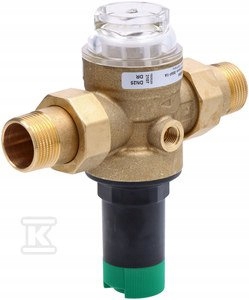

Regulátor Tlaku Vody D06F 1" PN16 1.5-6BAR 40°C Závitové Prípojky

Popis produktu

REGULÁTOR TLAKU
DO VODY D06F 1"
PN16 1.5-6BAR
40°C
ZÁVITOVÉ PRÍPOJKY
HOND06FA25
Kód produktu: D06F-1A
Technické parametre:
- Max. Vstupný tlak: 16 bar
- Rozsah výstupného tlaku: 1,5-6 bar (nastavenie fabr. 3,0 bar)
- Max. prevádzková teplota: max. 40 C podľa DIN EN 1567 max. 70 C (pri maximálnom pracovnom tlaku 10 bar)
- Min. pokles tlaku: 1 bar
- Priemery prípojok: 1"
Reduktory tlaku Honeywell D06F chránia vodovodné systémy pred príliš vysokým vstupným tlakom. Používajú sa v domácich a priemyselných inštaláciách, chránia ich pred poškodením spôsobeným zmenami tlaku a umožňujú znížiť spotrebu vody. Aj pri silnom kolísaní vstupného tlaku sa tlak na výstupnej strane udržiava na konštantnej úrovni. Znížením a stabilizáciou tlaku sa minimalizuje šum prietoku v celej inštalácii.
• Certifikáty DVGW
• Certifikát WRAS podľa BSEN1567
• Testovanie úrovne šumu do veľkosti 1 1/4“ – skupina 1 bez obmedzení
• Nastavenie tlaku pomocou otočného gombíka
• Zadaná hodnota sa číta priamo na stupnici gombíka
• Nastavovacia pružina sa nachádza mimo oblasti prietoku vody
• Kompenzácia vstupného tlaku – zmeny tlaku na vstupe nemajú vplyv na výstupný tlak
• Spĺňa požiadavky odporúčaní KTW pre pitnú vodu
Princíp činnosti
Regulátor tlaku funguje na princípe rovnováhy síl pôsobiacich na membránu: na jednej strane vyplývajúcej z napätia pružiny a na druhej strane sily tlaku od tlaku po redukciu. V prípade výskytu premenlivého vstupného tlaku sa pohyblivá vložka ventilu nastaví do novej polohy rovnováhy pre danú reguláciu tlaku a množstva prijímanej vody (kompenzácia vstupného tlaku). V prípade zastavenia odberu vody sa ventil úplne uzavrie.
Stavebníctvo
Regulátor tlaku pozostáva z:
- Telo s konektormi G 1/4" (bez manometra)
- Závitové prípojky (verzia A a B)
- Kompletná vložka ventilu s membránou a zásuvkou
- Filtračná sieťka 0,16 mm
- Kryty pružiny s otočným gombíkom a stupnicou
- Obsadzovanie siete
- Nastaviteľná pružina
Materiály
- Korpus a závitové prípojky z mosadze odolnej voči pozinkovaniu
- Vložka ventilu je vyrobená z vysoko kvalitného syntetického materiálu
- Filtračná sieťka z nehrdzavejúcej ocele
- Pružinový kryt s gombíkom vyrobený z vysoko kvalitného plastu
- Nastavovacia pružina z pružinovej ocele
- Obloženie sieťky je vyrobené z priehľadného syntetického materiálu
- Membrána vyrobená z nitrilového kaučuku (NBR) vystuženého vláknami
- Tesnenie z NBR a EPDM
