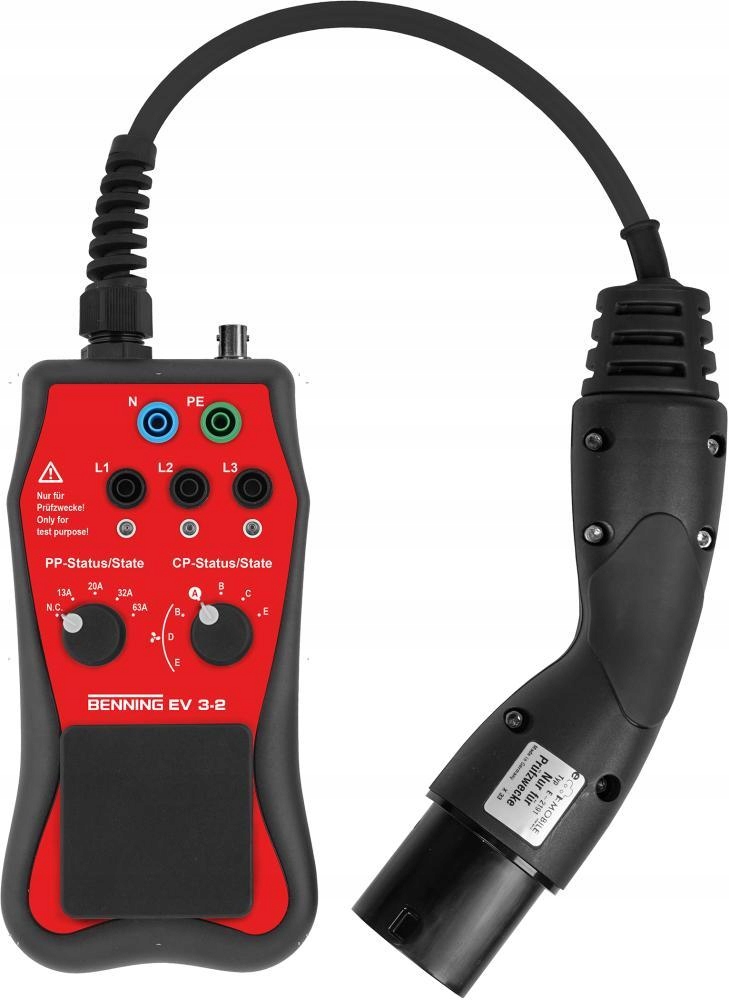

Testovací adaptér Benning Ev 3-2

Popis produktu

Kódy nabíjacích káblov sú simulované otočným voličom:
- Bez kábla: -
- 13 A Kábel: 1500 -
- 20 A Kábel: 680 -
- 32 A Kábel: 220 -
- 64 A Kábel: 100 -
- Vstupné napätie:
- 1-fázové: do 250 V, 50 Hz – 60 Hz
- 3-fázové: do 430 V, 50 Hz – 60 Hz
- Maximálny testovací prúd: 40 A (10 ms) periodická prevádzka
- BNC zásuvka, odpor:
- Puzdro BNC -> PE: 100 k-
- Kontakt BNC -> PE: 100 k-
- Zobrazenie fázového napätia pomocou LED diód
- Testovanie elektronických nabíjacích staníc aj pri neustále pripojenom nabíjacom kábli
- Testovacia zásuvka a 4 mm zásuvky pre jednoduché pripojenie k testeru inštalácie
- Samostatné zobrazovanie fáz pomocou troch LED diód pre jednoduchú kontrolu napätia
- Proximity Pilot (PP) kontroluje kódovanie nabíjacích káblov s cieľom obmedziť nabíjací prúd
- Ovládač ovládania (CP) simuluje stav vozidla A, B, C, D a E (skrat medzi CP-PE)
- Konektor BNC pre výstup signálu CP na kontrolu pomocou osciloskopu
- Kontrola systému blokovania EVSE od stavu B (uvoľnenie nabíjacieho kábla je zablokované)
Aplikácia:
- Merací adaptér BENNING EV 3-2 umožňuje vykonať bezpečnostné a funkčné testy niektorých nabíjacích staníc elektrických vozidiel v súlade s DIN VDE 0100-600 (IEC 60364-6) a DIN VDE 0105-100 (EN 50110) s testerom inštalácie BENNING IT200
- BENNING EV 3-2 je určený na testovanie nabíjacích staníc podľa DIN EN / IEC 61851-1 (VDE 0122-1) režimu nabíjania – MODE 3- a má konektor typu 2 podľa IEC / EN 62196
- BENNING EV 3-2 nadväzuje bezpečný kontakt s testerom inštalácie BENNING a spúšťa proces nabíjania nabíjacej stanice prostredníctvom simulácie elektrického vozidla
- Rozsah dodávky:
- Merací adaptér
- Ochranná taška
