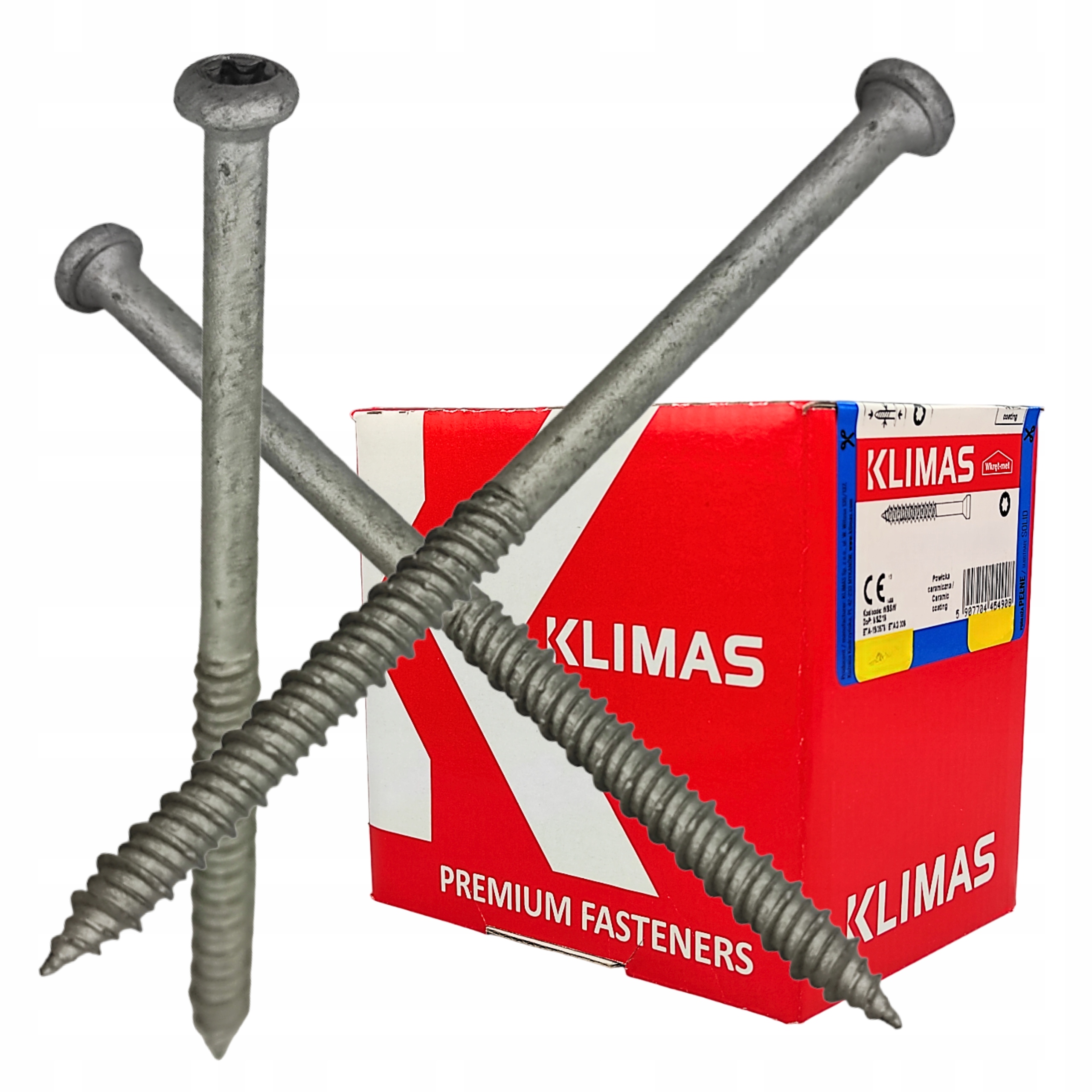

Skrutky na upevnenie izolácie plochých striech do betónu a dreva 6,3 x 300 mm

Popis produktu

WBSW-63300-D(100) Samorezná skrutka WBSW značky Wkręt-met slúži na upevnenie tepelno- a hydroizolačné práce plochých striech na betónové, drevené podklady, dosky OSB, preglejky. V kombinácii s plastovou objímkou typu LINO 15 slúži na upevnenie tepelno- a hydroizolačné práce plochých striech v teleskopickom systéme alebo s oceľovou podložkou typu KD v pevnom systéme (bez tepelnoizolačných alebo tepelnoizolačných materiálov, napr. PIR, PUR). Skrutka je vyrobená z uhlíkovej ocele potiahnutej špeciálnym keramickým povlakom SQ, ktorý spĺňa prísne požiadavky na odolnosť voči korózii (15 cyklov Kesternicha), vďaka čomu sa skrutky vyznačujú najvyššou antikoróznou ochranou. Skrutka má dvojitý závit , ktorý uľahčuje montáž do betónového podkladu. Typy podkladov , do ktorých je možné inštalovať skrutku WBSW podľa EAD 030351-00-0402: • betón C12/15, betón C20/25, tenkostenná betónová doska • drevo C24, OSB doska, preglejka Technické parametre: Priemer skrutky dw [mm]: 6,3 Dĺžka skrutky Lw [mm]: 300 Priemer hlavy skrutky Dw [mm]: 9,0 Typ skrutkového konektora: TORX-30 Materiál skrutky: Uhlíková oceľ Ochranná vrstva: Keramická vrstva SQ Množstvo v balení [ks ]: 100 Vlastnosti a výhody: Zásuvka TX zaručuje optimálny prenos rotačného pohybu Povlak SQ keramiky je najvyššia ochrana proti korózii – skrutky spĺňajú požiadavky testu 15 cyklov Kesternicha Dvojitý závit uľahčuje montáž priamo do betónového podkladu SPÔSOB MONTÁŽE Príklad montáže: betónový podklad – teleskopické spojenie Príklad montáže: betónový podklad – pevné spojenie 1. Pred začatím montáže je potrebné rozpoznať podklad (betón, drevo) a jeho hrúbku a zvoliť k nemu určené spojovacie prvky. Osobitnú pozornosť treba venovať vhodnému výberu spojovacieho prvku v prípade renovácie plochých striech na betónovom podklade (v špeciálnych prípadoch je potrebné vykonať skúšky na vytrhnutie spojovacieho prvku z podkladu) 2. Je potrebné rozpoznať hrúbku tepelnej izolácie a jej typ (minerálna vlna, polystyrén, PIR pena, PUR pena, polystyrén) 3. Je potrebné rozpoznať typ hydroizolačného materiálu a jeho šírku (1,0; 1,5; 2,0; 2,5 mb. ) 4. Na základe bodu 1-3 je potrebné zvoliť správnu dĺžku plastového puzdra – kratšiu minimálne o 15 mm od hrúbky tepelnej izolácie 5. Pracovná dĺžka plastového puzdra vďaka teleskopickému spojeniu skrutky je: Ltulei-15 mm 6. Je potrebné zvoliť vhodnú dĺžku skrutky k podkladu tak, aby jej efektívna hĺbka ukotvenia bola v súlade s európskym technickým hodnotením a technickou kartou určenou pre tento výrobok 7. Odporúča sa dodržať vzdialenosť prítlačného okraja objímky alebo podložiek typu KD minimálne 10 mm od okraja hydroizolácie (v závode, pre oválne podložky rovnobežne s dlhším okrajom hydroizolácie) 8. V prípade upevnenia samotnej vrstvy hydroizolácie (bez vrstvy tepelnej izolácie) alebo v prípade upevnenia tepelnej izolácie s vysokou hustotou sa odporúča použiť komplet: podložka KD + skrutka WBSW – pevné spojenie 9. Po zostavení plastového puzdra/podložky s príslušnou skrutkou je potrebné vyvŕtať otvor v podklade s priemerom 5,0 mm (iba v prípade betónového podkladu) a potom zaskrutkovať spoj do podkladu pomocou špeciálnych montážnych koncoviek 10. Strešný spoj by mal po montáži udržiavať účinný prítlak hydroizolácie a tepelnej izolácie a prítlačná príruba plastového puzdra/podložky by nemala umožňovať otáčanie okolo osi oceľového spojovacieho prvku 11. Počet spojovacích prvkov na m2 by mal byť stanovený v technickom projekte objektu – projekt by mal obsahovať rozdelenie plochej strechy na jednotlivé veterné zóny (rohová, vonkajšia, vnútorná, stredová, okrajová) FOTOGRAFIE PRODUKTU
