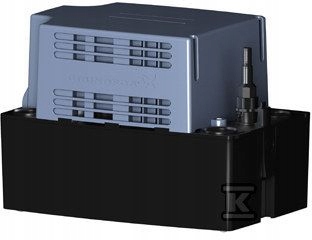

Grundfos čerpadlo na kondenzát Conlift 1 Ls

Popis produktu

Čerpadlo na kondenzát (pre plynové alebo olejové kotly) Grundfos Conlift 1 LS Produkt od dánskej spoločnosti GRUNDFOS Katalógové číslo: 98455601 Čerpadlá CONLIFT odstraňujú kondenzát z kotlov, komínov, klimatizačných zariadení a chladiacich systémov a chladničiek v prípadoch, keď sa kondenzát zhromažďuje pod úrovňou odpadového potrubia alebo ho nemožno odvádzať inak ako gravitačne do odpadového potrubia alebo drenážneho systému budovy. Kondenzát z kotlov je agresívny. Použitie čerpadiel GRUNDFOS CONLIFT: CONLIFT je určený na čerpanie kondenzátu z takých zariadení ako: - kotly, - klimatizačné zariadenia, - chladiace a mraziace systémy, - odvlhčovače vzduchu, - výparníky. Agregát CONLIFT umožňuje čerpanie kondenzátu, ktorý sa zhromažďuje pod úrovňou kanalizácie alebo ktorý nemôže prúdiť do inštalácie na odvádzanie odpadových vôd z budovy cez rúry s prirodzeným sklonom nadol. Zariadenie CONLIFT môže čerpať kondenzát bez neutralizácie s hodnotou pH 2,5 alebo vyššou. Kondenzát s hodnotou pH do 2,5 by sa mal neutralizovať pred vypumpovaním z tohto zariadenia od spoločnosti GRUNDFOS. Kotle s nasledujúcimi druhmi palív zvyčajne vytvárajú kondenzát s hodnotou pH do 2,5: - plyn, - skvapalnený plyn, - vykurovací olej s nízkym obsahom síry, podľa DIN 51603-1. Bez ohľadu na možnosti agregátu CONLIFT, miestne predpisy môžu vyžadovať montáž neutralizačného zariadenia, aj keď je hodnota pH 2,5 alebo viac. AKO TO FUNGUJE: Kondenzát priteká gravitačne hadičkou do nádrže. Hladina kvapaliny v nádrži je kontrolovaná automaticky pomocou plavákového spínača. Mikrospínač plavákového spínača spustí čerpadlo, keď hladina kvapaliny prekročí úroveň zapnutia, a zastaví čerpadlo v momente dosiahnutia úrovne vypnutia. Kondenzát sa prečerpáva hadičkou do kanalizácie. Pre zaistenie bezpečnosti má CONLIFT aj prepadový spínač s 1,7 metrovým elektrickým káblom. Tento spínač môže byť prepojený s kondenzačným kotlom a nastavený tak, aby zastavil kotol v prípade výskytu alarmu. CONLIFT má tepelnú poistku, ktorá vypne motor v prípade preťaženia. Keď sa motor ochladí na normálnu teplotu, automaticky sa znova zapne. Zariadenie môže prečerpávať až 32 litrov kondenzátu za hodinu do výšky 5 m, z kotlov s výkonom do 200 kW. Čerpadlo má výstup, ktorý dáva signál do kotla, ktorý spôsobí zastavenie jeho prevádzky v prípade poruchy čerpadla. MONTÁŽ: Agregát CONLIFT musí byť nainštalovaný v súlade s platnými miestnymi predpismi. Ak inštalácia nie je vybavená sifónom (zachytávajúcim nečistoty), je potrebné ho namontovať pred každým vstupom do agregátu. CONLIFT nie je určený na vonkajšiu montáž. Na poslednej fotografii je vidieť, ako sú prepojené výška zdvihu a vzdialenosť pec-kanalizačný zvod. Hodnota 4 uvedená v ľavom hornom rohu - je informácia, že sú povolené 4 ohyby rúry, každý s polomerom nie menším ako 60 mm. TECHNICKÉ ÚDAJE: - Napájacie napätie: 1 x 230 V AC - 6 %/+ 6 %, 50 Hz, PE. - Príkon: P1 = 70 W. - Spotreba prúdu: I = 0,65 A. - Pripojenie alarmovej slučky: externý alarm je možné pripojiť pomocou prepadového spínača. - Vodič: vydrží riadiace napätie rádu 250 VAC, 2,5 A. - Dĺžka vodičov: napájací kábel: 2,0 m. Kábel alarmového systému: 1,7 m. - Teplota skladovania - počas skladovania v suchej miestnosti: prázdna nádrž: od -10 do +50 °C. Nádrž s kondenzátom: nad 0 °C (nesmie dôjsť k zamrznutiu kvapaliny). - Max. výška zdvihu: 5,5 m. - Maximálny výkon: 600 l/hod. - Hodnota pH kondenzátu: 2,5 alebo vyššia. - Hustota kondenzátu: maximálne 1000 kg/m3. - Zabezpečenie motora: tepelná poistka: 120 °C. Trieda izolácie: F. - Stupeň ochrany: IP20. - Hmotnosť: 2,0 kg. - Objem: nádrže - 2,65 l; využiteľný - 0,9 l. - Alarmový stav: 2,1 l. - Zapnutie agregátu: pri 1,7 l. OBSAH BALENIA: - čerpadlo CONLIFT1 LS; - výtlačná hadica (igelitová priehľadná hadica z PVC s vnútorným priemerom Ø10 mm) slúžiaca na odvod kondenzátu (dĺžka 6 m); - stupňovitý gumový biely adaptér - prívodný (s vnútornými priemermi: Ø19, Ø32, Ø40 mm); - stupňovitý plastový biely adaptér - prídavný prívodný (s vonkajšími priemermi: Ø10, Ø21, Ø40 mm); - odtokový stupňovitý adaptér (čierny namontovaný vo svojom hniezde v čerpadle) pre výtlačné hadice Ø8 a Ø10 mm (takéto svoje hadice s 2 rôznymi priemermi je možné použiť - v kompletnom balení, ako uvádzame v bode 2 - je 6 metrová s priemerom Ø10 mm); - dva montážne háčiky (na zavesenie čerpadla).
