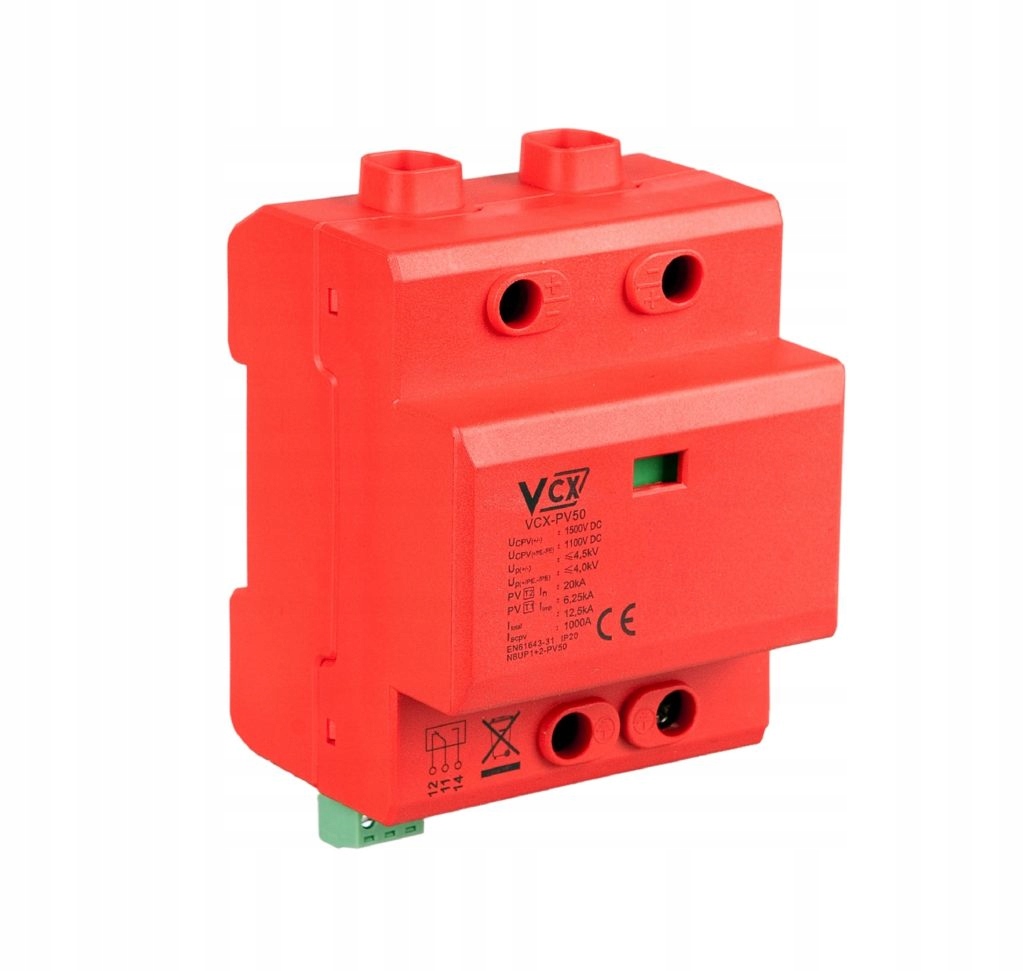

Fotovoltaický obmedzovač prepätia DC B+c 3P 1500V PV50 12,5kA VCX

Popis produktu

OBMEDZOVAČ PREPÄTIA DC TYP T1+T2 (B+C) 3P 1500V 12,5 kA
VCX
POUŽÍVA SA V FOTOVOLTAICKÝCH SYSTÉMOCH
TECHNICKÉ ÚDAJE:
Zhoda s normou - PN-EN 61643-31
Trieda skúšky SPD - Typ 1+ Typ 2 / trieda I + trieda II
Najväčšie pracovné napätie PV (+/-), UCPV - ≤ 1500 V DC
Najväčšie pracovné napätie PV (+/PE -/PE) - UCPV ≤ 1100 V DC
Napäťová úroveň ochrany (+/PE,-/PE), Up: ≤ 4 kV
Napäťová úroveň ochrany (+/-) - Up: ≤ 4,5 kV
Príklepový prúd, Iimp(10/350 μs)[T1] - 6,25 kA
Celkový výbojový prúd Itotal – 12,5 kA
Nominálny výbojový prúd In(8/20 μs) [T2] – 20 kA
Maximálny výbojový prúd Imax – 50 kA
Povolený skratový prúd – Iscpv: 1s000 A
Príkon pri jednosmernom napätí – Ipe < 100 μA
Príkon pri napätí AC – Ipe < 50 μA
Kontinuálny prúd – Icpv < 100 μA
Konštrukcia SPD – obmedzuje napätie
Umiestnenie – Interiér
Teplota a prevádzková vlhkosť – od -40 do 80 oC, max. vlhkosť 95%
Režim poškodzovania SPD – OCFM
Typ PV systému – uzemnený
Stupeň ochrany – IP 20.
ROZMERY OBMEDZOVAČA:
Šírka – 72 mm
Výška – 102 mm
Hĺbka – 66,5 mm
VLASTNOSTI OBMEDZOVAČA:
✅VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5 kA predstavuje vrchol a inovatívny úspech v oblasti ochrany pred bleskom PV (fotovoltaických) zariadení.
✅Model doteraz neponúkaný v Poľsku.
✅Sú určené na ochranu fotovoltaických zariadení.
✅Sú vybavené vizuálnym indikátorom činnosti (zelená – ochrana, červená – žiadna ochrana).
✅Ochranný prvok má integrovanú tepelnú ochranu – nevyžaduje dodatočné zabezpečenie. V prípade jeho použitia sa odporúča použiť poistkovú vložku 1500VDC/125A gG alebo poistku 1500VDC/40A typu C.
❗ Produkt môžu montovať iba osoby s povolením
❗Pred montážou je potrebné odpojiť napájanie.
