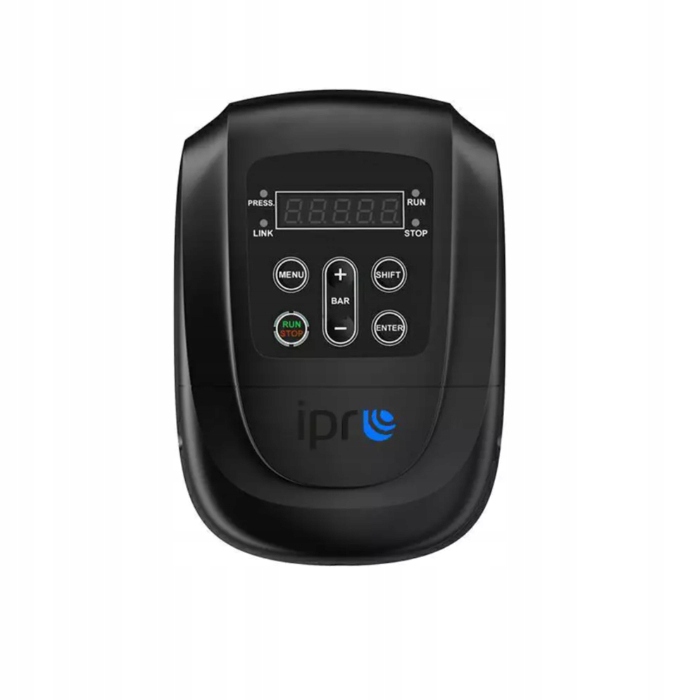

Invertorový menič pre čerpadlo Ivr 11S 10,0A 230V Ipro

Popis produktu

Inteligentný regulátor čerpadla, model IVR-11 je ľahko použiteľné kontrolné a bezpečnostné zariadenie na priame pripojenie trojfázových ponorných čerpadiel, povrchových čerpadiel, ponorných čerpadiel atď. s výkonom od 0,75 kW do 7,5 kW (od 1 HP do 10 HP), ktorý udržuje konštantný, nastavený tlak vody prostredníctvom zmeny otáčok motora čerpadla. IVR-11 (tiež známy ako invertor alebo menič) je pohon s frekvenčným meničom, navrhnutý špeciálne na riadenie výkonu vodného čerpadla, čo umožňuje prispôsobiť ho širokému rozsahu podmienok a požiadaviek systémov zásobovania vodou. Pohon IVR-11 umožňuje čerpadlu pracovať efektívnejšie, bezpečnejšie a inteligentnejšie, znížiť spotrebu energie a predĺžiť životnosť čerpadla. Pohon IVR-11 je vyrobený z vysokokvalitných komponentov a materiálov a využíva najnovšiu mikroprocesorovú technológiu.
Model IVR-11 má mnoho prevádzkových režimov vďaka prispôsobeniu sa rôznym elektrickým inštaláciám. Regulátory série IVR-11 je možné použiť v čerpacích skupinách do 5 čerpadiel – maximálne 1 nadradené zariadenie a 4 pomocné zariadenia.
ZÁKLADNÉ PARAMETRE
Typ: IVR11
Výkon: 0,75-1,8 kW,
Napájanie na vstupe: 1 ~ 230 V,
Napájanie na výstupe: 1 ~ 230 V,
Výstupný prúd: 10 A,
Rozmery: 20/14/10,5 cm,
Hmotnosť: 1,8 kg,
Montážny otvor Ø4,
TECHNICKÉ ÚDAJE
Režim ovládania: Riadenie premenlivej frekvencie V/F,
Spúšťací moment: 0,5 Hz ± 100 %,
Rozsah regulácie rýchlosti: 1:100,
Presnosť udržiavania rýchlosti: ± 1,0 %,
Tolerancia preťaženia: 150 % menovitého prúdu 60 s, 180 % menovitého prúdu počas 1 s.,
Čas zrýchľovania/uvoľňovania: 0,1 – 3600 s,
Štartovacia frekvencia 0,01 – 10,00 Hz,
Vstupné napätie: 230 V AC od -18% do +10%,
Rozsah vstupnej frekvencie: 50 / 60 Hz, fluktuácia ± 5%,
Výstupné napätie: 0 – menovité vstupné napätie
Výstupná frekvencia: 0 – 200 Hz,
Programovateľný digitálny vstup: 2-cestný digitálny výstupný konektor,
Programovateľný analógový vstup: V: 0-5 V | V (diaľkový manometer): 0-10 V | C (prevodník tlaku): 4-20 mA
Reléový výstup: 1-cestný výstup, programovateľný,
Výstup typu OC: 1-cestný výstup, programovateľný,
Kanál na vykonávanie príkazov: Tri typy kanálov:
Operačný panel,
Riadiaci terminál,
Sériový komunikačný port.
Vyberte 1 a 2 pre hlavný pohon a 3 pre pomocné zariadenia.
Vstavaný regulátor PID: Pokročilá aritmetika regulátora PID pre ovládanie riadiaceho systému v uzavretej slučke.
Kontrola rýchlosti ťahu: Automatické obmedzenie intenzity prúdu a napätia počas prevádzky,
Konektor nadradeného pohonu: Rozšíriteľná konštrukcia RS485, jeden pohon v systéme môže byť nadradený a ovláda ďalšie pomocné pohony (maximálne štyri) pre prácu v režime komunikácie. Hlavný pohon vysiela spätnú väzbu regulátora PID do pomocných pohonov a monitoruje ich stav v reálnom čase. Poruchy pomocných pohonov neovplyvňujú ostatné pohony.
Ochrana pred nedostatkom vody: Ak pohon zistí, že tlak v potrubí je nižší ako nastavená hodnota tlaku nedostatku vody, systém automaticky prestane fungovať. Po uplynutí stanoveného času sa v určitých prípadoch automaticky znova spustí. Ak sa tlak vráti do normálu, systém funguje normálne. V opačnom prípade sa systém automaticky zastaví, čo v prípade nečinnosti čerpadla predlžuje jeho životnosť na maximum.
Alarm vysokého tlaku: Keď tlak prekročí nastavenú hodnotu, systém prestane fungovať automaticky, čo zabráni poškodeniu potrubia v dôsledku príliš vysokého tlaku.
Režim automatického úspory energie: Automaticky znižuje výstupné napätie pri malom zaťažení s cieľom ušetriť energiu.
Nastavenie hesla: 4-bitové heslo je možné nastaviť pomocou nenulových čísel. Po opustení rozhrania nastavenia bude heslo platné za 1 minútu.
Blokovanie parametrov: Určte, či je parameter zablokovaný v spustenom stave alebo zastavený v prípade nesprávnej obsluhy. Prevádzkové podmienky.
Montáž: Montáž by sa mala vykonávať v podmienkach bez priameho slnečného žiarenia, prachu, žieravých a horľavých plynov, olejovej hmly, vodnej pary a vlhkosti.
Výška: Nižšia ako 1 000 m, nad 1 000 m nastáva efekt výkonnosti. Znížte výkon o 1% každých 100 m pri zvýšení teploty.
Teplota okolia –10°C až +40°C, práca so zníženou výkonnosťou pri teplote 40 °C až 50 °C.
Vlhkosť ≤95% RH, bez kondenzácie vody.
Vibrácie < 5,9 m / S2 (0,6 G).
POUŽITIE
Model IVR-11 je užitočný vo všetkých prípadoch, keď je potrebné udržiavať konštantný tlak vody v zariadení a kontrolovať a chrániť jedno čerpadlo, ktoré riadi automatické zapínanie a vypínanie rôznymi elektrickými zariadeniami.
