Expandér I/o Roger XM-8DR-BRD pre systémy Racs Clk/dta

Popis produktu

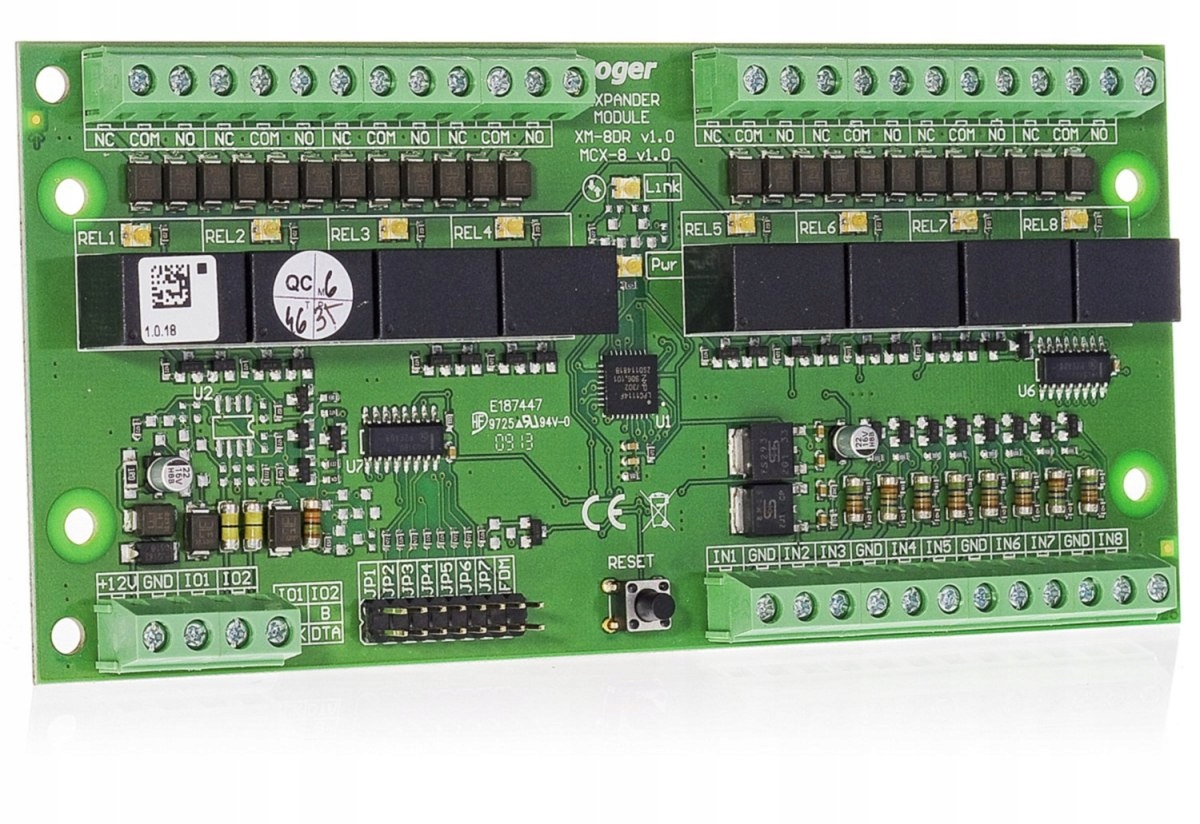

Expandér vstup/výstup XM-8DR-BRD Opis XM-8DR-BRD je vstupný/výstupný rozširujúci modul určený pre systémy využívajúce komunikačný protokol RACS CLK/DTA. Zariadenie poskytuje osem vstupov typu NO/NC a osem reléových výstupov s zaťažiteľnosťou 1,5 A/30 V DC. Voliteľne môže byť XM-8DR-BRD použitý v autonómnom režime (bez pripojenia k nadradenému zariadeniu) a jeho výstupy sú riadené úrovňou napätia pridanou k jeho vstupným vedeniam. V autonómnom režime zariadenie nepodporuje komunikáciu na linkách CLK/DTA. Zariadenie ponúka osem dvojfázových vstupných vedení a osem reléových výstupov s izolovaným kontaktom NO/NC. Modul je adresovateľným zariadením a spolupracuje výlučne so zariadeniami kompatibilnými so štandardom komunikácie Roger Clock&Data. V súčasnosti je expandér dodávaný vo forme elektronického modulu na zabudovanie s označením XM-8DR-BRD. Súčasťou súpravy sú adaptéry umožňujúce montáž modulu na DIN lištu 35 mm. Špecifikácia Napätie napájania: Nominálne 12 VDC, prípustné 10-15 VDC Spotreba prúdu: 25 mA plus 40 mA na každý zapnutý relé Zaťažiteľnosť relé: 30VDC/1,5A Vstupné linky: Dvojfázové vstupné linky NO/NC vnútorne polarizované do plusu napájania prostredníctvom rezistora 5,6kΩ, prahová hodnota prepínania cca. 3V Maximálna vzdialenosť: Medzi ovládačom a modulom XM-8DR: max. 150 m Prevádzková teplota: -25C ~ 60C Vlhkosť: 10% ~ 95% (bez kondenzácie) Hmotnosť: 115 g Rozmery (šírka /výška ): 155x72 mm
