Afriso 4-CESTNÝ Zmiešavací Ventil Arv 487 Proclick

Popis produktu

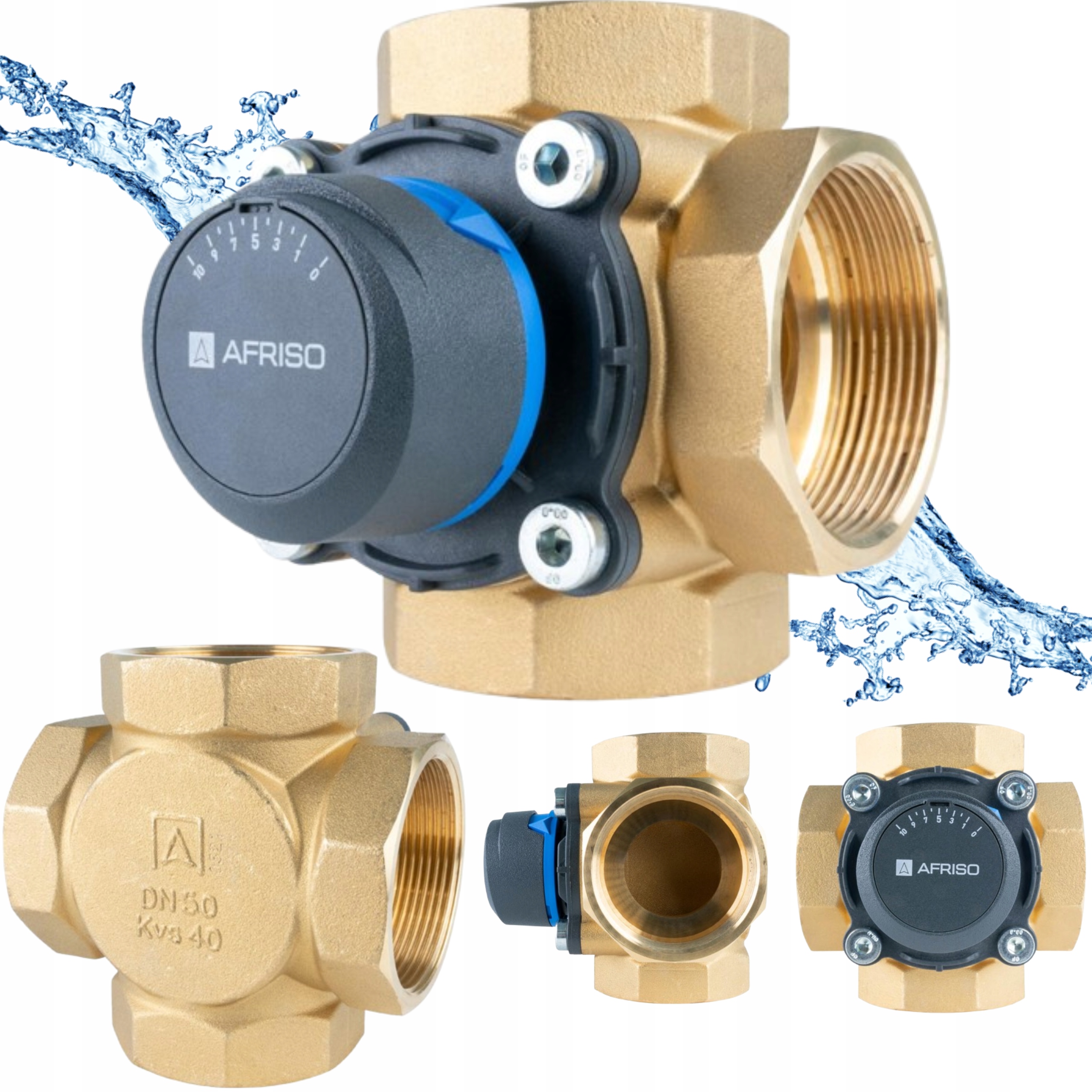

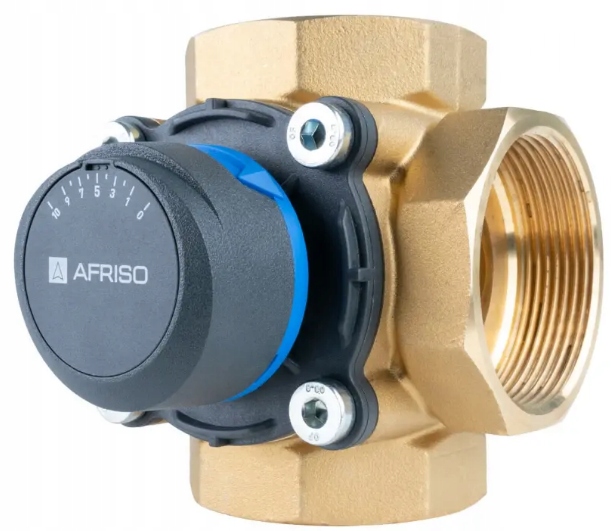

4-cestný rotačný zmiešavací ventil ARV 487 ProClick DN50, Rp2", Kvs 40
4-cestné ventily sa používajú pri kotloch na tuhé palivo ako zmiešavacie ventily a zároveň zvyšujú teplotu návratu do kotla. Môžu sa tiež úspešne používať ako regulačné armatúry v vykurovacích systémoch s liatinovými kotlami s olejovými alebo plynovými plánovačmi.
Nové 4-cestné otočné zmiešavacie ventily ARV s vnútorným závitom sú vyrobené z mosadze. Prípojky majú tvar osemuholníka, čo výrazne uľahčuje montáž hydraulickým kľúčom. Ventily sú vybavené gombíkmi na ručné nastavenie a obmedzovačmi uhla otáčania, ktoré uľahčujú správne nastavenie. Čitateľná stupnica umiestnená na veku gombíka umožňuje presné určenie stupňa otvorenia ventilu. Na jednej strane je vytlačená stupnica „od 0 do 10“ a na druhej strane je stupnica „od 10 do 0“. To umožňuje prevádzku ventilu v rôznych montážnych polohách. Zhrubnutý fragment obvodu gombíka odráža polohu otvoru vo vnútri ventilu. Gombík je vyrobený z protišmykového materiálu. Na spojenie nových ventilov ARV s novými pohonmi ARM slúžia prvky vyrobené z odolného plastu umiestnené pod gombíkom. Vďaka nim sú pohony namontované na západku ProClick bez použitia nástrojov. Ventily ARV vyžadujú použitie nízkeho momentu na ich otáčanie.
Technické údaje:
- DN: 50
- Kvs: 40 m3/h
- prípojka: Rp2''
- maximálna teplota: 110 °C
- maximálny tlak: 10 bar
- materiál tela: mosadz
- dĺžka: 112
