Caleffi Regulátor Tlaku Vody 3/4" S Manometrom 0-10 Bar 533251

Popis produktu

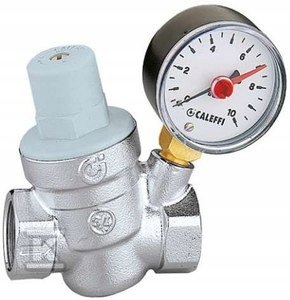

REGULÁTOR TLAKU, ŠIKMÁ VERZIA S MANOMETROM 3/4
Funkcia
Reduktory tlaku sú zariadenia, ktoré inštalované vo vodovodnom systéme umožňujú redukciu a stabilizáciu tlaku vody pochádzajúcej z vodovodnej siete. Tlak vo vodovodnej sieti je vo väčšine prípadov príliš vysoký a často kolísa, čo môže spôsobiť poruchu vnútornej inštalácie. Ventil bol navrhnutý na použitie v malých vodovodných inštaláciách, ako sú napríklad jednotlivé byty alebo ochrana zásobníkov tepla.
Zásada fungovania
Princíp fungovania reduktora tlaku je založený na vyvážení dvoch protichodných síl:
1. stlačenie pružiny spôsobujúcej otvorenie ventilového uzla
2. tlakom membrány spôsobujúcej uzavretie ventilového uzla
Popis:
- Regulátor tlaku – šikmá verzia.
- Vymeniteľná vložka a filter.
- Vyrobený z mosadze. Povrchová úprava: chróm.
- P. max. pred ventilom: 16 bar.
- Rozsah nastavenia tlaku za ventilom: 1 – 6 bar.
- Max. pracovná teplota: 40 °C
- S manometrom: 0-10 bar.
Práca ventilu počas prúdenia
V prípade otvorenia čerpacieho bodu v inštalácii prevažuje sila tlaku pružiny nad protichodnou silou tlaku membrány, hríb ventilu sa posúva smerom nadol, čo umožňuje prúdenie vody. Čím vyššia je potreba vody, tým menší je tlak pôsobiaci na membránu zospodu, čo umožňuje väčší prietok vody cez zariadenie.
Práca ventilu bez prietoku
V prípade uzavretia čerpacích bodov v zariadení sa výstupný tlak zvyšuje a vytláča membránu smerom nahor. Huba ventilu je uzavretá a zabraňuje prúdeniu cez zariadenie a zároveň udržuje tlak na úrovni zodpovedajúcej nastaveniu. Minimálny rozdiel v prospech sily produkovanej membránou v porovnaní s silou produkovanou pružinou spôsobuje uzavretie ventilu
