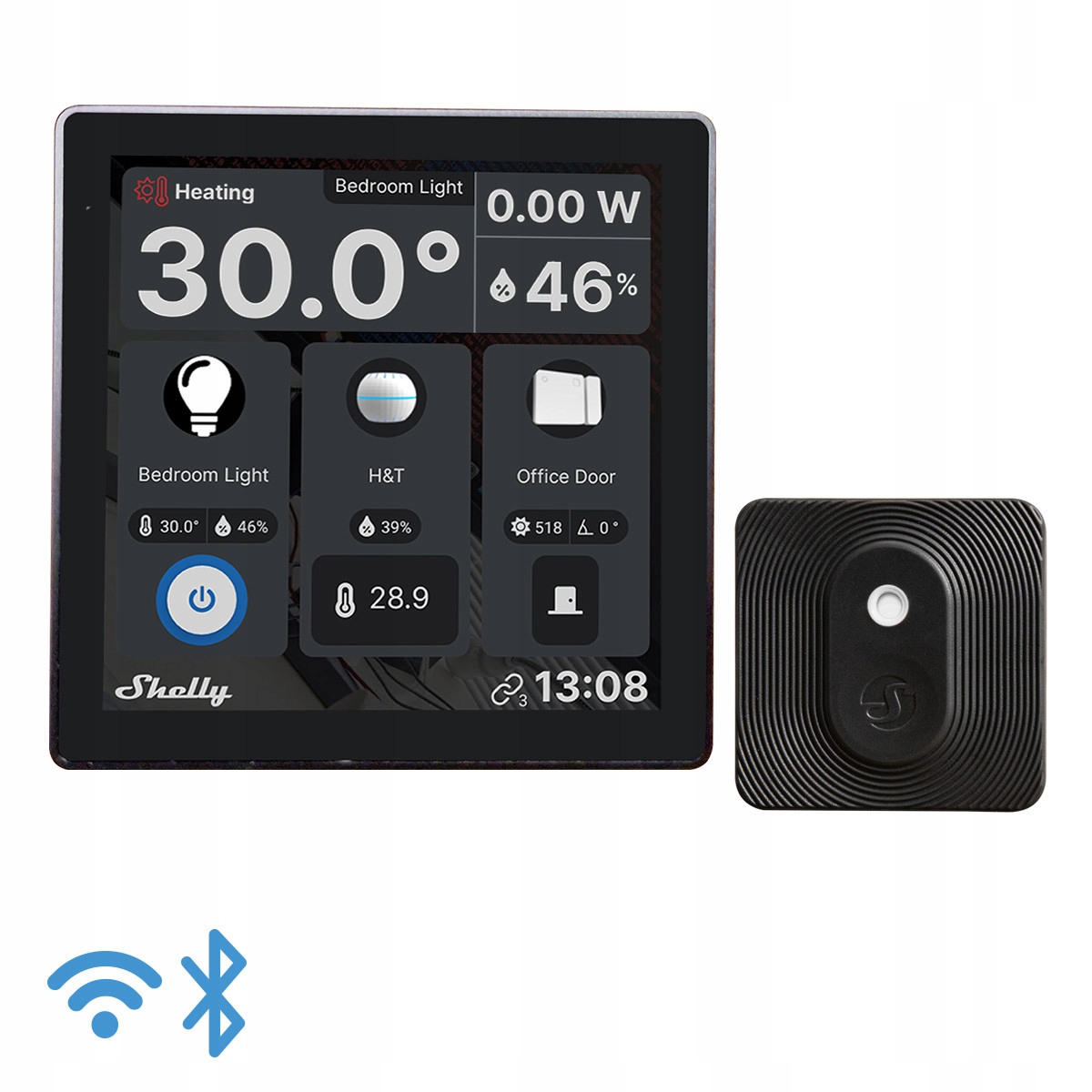

Shelly Wall Display – ovládací panel pre inteligentnú domácnosť 4” + senzor teploty a vlhkosti (sada)
Shelly Wall Display je nástenný dotykový panel so 4-palcovým farebným displejom , ktorý v tejto sade spolupracuje s externým senzorom teploty a vlhkosti (H&T – čierny). Panel sa montuje do inštalačnej krabice v stene a slúži ako moderný vypínač a riadiace centrum miestnosti. Priložený senzor umožňuje presnejšie meranie podmienok na vybranom mieste, nezávisle od umiestnenia panelu.
Celé to funguje bez riadiacej jednotky (hubu), cez Wi-Fi a Bluetooth. Používateľ ovláda 230 V obvod priamo z obrazovky a údaje zo senzora (37 × 37 × 10 mm) môže využiť na automatizáciu a harmonogramy v aplikácii Shelly Smart Control. Je to hotové riešenie pre dom, kanceláriu alebo apartmán, bez nutnosti dokupovať ďalšie komponenty.
Najdôležitejšie informácie:
- Sada: Shelly Wall Display + senzor H&T (čierny) – kompletné riešenie na ovládanie a meranie v miestnosti
- 4-palcový farebný dotykový displej – rýchla obsluha a konfigurovateľná domovská obrazovka
- Vstavané relé 230 V / 5 A – ovládanie osvetlenia alebo iného ľahkého obvodu
- Vyžaduje napájanie L + N (230 V) – nefunguje v inštaláciách bez nulového vodiča
- Externý senzor teploty a vlhkosti H&T – presnejšie meranie na vybranom mieste
- Kompaktné rozmery senzora H&T: 37 × 37 × 10 mm
- Wi-Fi + Bluetooth – žiadny hub, rýchle spárovanie panelu a senzora
- Vstup pre tlačidlo (SW) – možnosť zachovania klasického vypínača
- Senzory v paneli: teplota, vlhkosť, intenzita svetla – lokálne údaje a pre automatizáciu
- Harmonogramy, scény, MQTT, webhooky – integrácia so systémami automatizácie
- Lokálne a vzdialené ovládanie – obrazovka, aplikácia Shelly Smart Control, prehliadač
- Moderné puzdro (sklo + hliník) – čierna farba
- Nízka spotreba energie – < 1 W
Rozmery a montáž
Panel sa montuje do inštalačnej krabice v stene a nahrádza klasický vypínač, zatiaľ čo senzor je možné namontovať na inom mieste v miestnosti , tam, kde má meranie teploty a vlhkosti najväčší zmysel.
- Shelly Wall Display (panel) : 85 × 85 × 30 mm – montáž do inštalačnej krabice
- Senzor H&T (čierny): 37 × 37 × 10 mm – montáž nezávisle od panelu (napr. stena, polica)
Takéto usporiadanie umožňuje spojiť estetický ovládací panel s presným meraním podmienok na vybranej lokalite.
Schéma zapojenia
Obrazovka Shelly je napájaná priamo z 230 V AC a súčasne ovláda jeden obvod, napr. osvetlenie. Pre správnu funkciu je potrebný fázový vodič (L) a nulový vodič (N) – zariadenie nefunguje v inštaláciách bez „nuly“.
Napájanie L a N sa pripája priamo do panelu. Výstup O vedie fázu k ovládanému prijímaču (napr. lampe), zatiaľ čo nulový vodič prijímača zostáva spojený s N. Voliteľne je možné pripojiť klasické tlačidlo alebo vypínač k vstupu SW, aby sa zachovalo lokálne ovládanie popri obsluhe z obrazovky a aplikácie.
V praxi je schéma veľmi podobná tradičnému vypínaču svetla, s tým rozdielom, že panel plní súčasne funkciu ovládača, displeja a relé.
Ovládanie z obrazovky a relé
Panel umožňuje ovládanie celej miestnosti priamo zo 4-palcovej dotykovej obrazovky. Z úrovne displeja je možné ovládať zariadenia a scény pridané do aplikácie – osvetlenie, zásuvky, rolety alebo automatizácie – všetko z jedného, stáleho bodu na stene.
Zároveň má zariadenie vstavané relé , ktoré umožňuje fyzicky ovládať jeden 230 V obvod , napr. svetlo. Vďaka tomu plní úlohu moderného ovládacieho panela aj klasického vypínača. Relé môže fungovať samostatne alebo paralelne s tradičným tlačidlom pripojeným k vstupu SW.
Senzory teploty a vlhkosti
Panel má vstavané senzory teploty, vlhkosti a intenzity svetla , ktoré merajú podmienky priamo v mieste montáže na stene. Sú vhodné na náhľad a jednoduché automatizácie.
Navyše, v sade sa nachádza externý senzor teploty a vlhkosti H&T , ktorý je možné namontovať na inom mieste v miestnosti – tam, kde je meranie najviac smerodajné. Vďaka tomu môže používateľ využívať presnejšie údaje, nezávislé od umiestnenia panelu. Senzor je odolný voči vlhkosti a striekajúcej vode , preto je vhodný aj do kúpeľne alebo kuchyne.
Komunikácia a kompatibilita
Panel komunikuje cez Wi-Fi , vďaka čomu nevyžaduje žiadnu dodatočnú centrálu ani hub. Sieťové pripojenie umožňuje lokálne ovládanie v rámci domácej siete, ako aj vzdialený prístup cez aplikáciu.
Vstavaný Bluetooth sa používa na rýchle párovanie a spoluprácu s priloženým senzorom H&T. Zariadenie je ovládané z úrovne aplikácie Shelly Smart Control a cez internetový prehliadač (webové rozhranie), čo umožňuje spravovať ho z telefónu,
