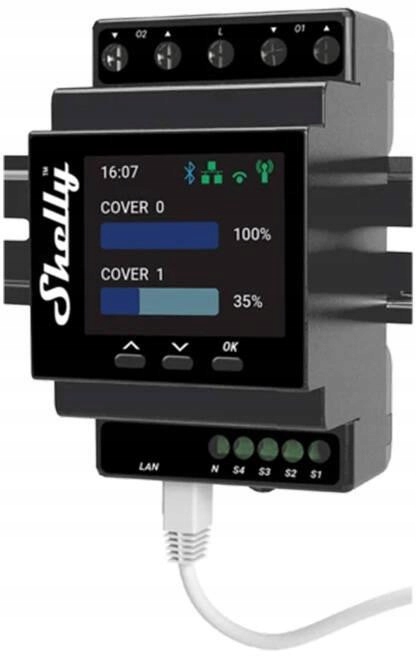

Shelly Pro Dual Cover Pm Din Dvojitý ovládač Rolet Lan WiFi 2x16A LCD

Popis produktu

Shelly Pro Dual Cover PM – profesionálny DIN ovládač 2 roliet s meraním energie, LAN + Wi-Fi
Je to pokročilý, dvojkanálový ovládač roliet a žalúzií určený na montáž na DIN lištu v rozvádzači. Umožňuje nezávislé ovládanie dvoch AC motorov (hore/dole) a súčasné meranie napätia, prúdu a výkonu , čo poskytuje plnú kontrolu nad prácou motorov.
Zariadenie sa pripája cez LAN (RJ45), Wi-Fi a Bluetooth , vďaka čomu si môžete prispôsobiť spôsob komunikácie inštalácii – káblovo pre maximálnu stabilitu alebo bezdrôtovo tam, kde je to pohodlnejšie. Môže fungovať úplne lokálne v sieti alebo vzdialene cez internet.
Najdôležitejšie informácie:
- 2 kanály pre AC rolety – nezávislé ovládanie dvoch motorov s reguláciou polohy.
- Ovládanie z aplikácie Shelly Smart Control (Android / iOS / Web) – lokálne v sieti alebo vzdialene cez internet.
- Vstavané Web UI – konfigurácia a kontrola z prehliadača, bez dodatočnej centrálnej jednotky.
- Meranie energie (V / A / W) – monitoring práce a zaťaženia každého motora.
- Max. 16 A na výstup (AC) – pre obojsmerné motory roliet s RC Snubber.
- Napájanie 110–240 V AC (vyžaduje sa neutrálny vodič N) – prevádzka v štandardnej inštalácii.
- Montáž na DIN lištu | 96 × 53 × 59 mm – inštalácia v rozvádzači, poriadok a jednoduchý servis.
- LAN (RJ45) + Wi-Fi 2.4 GHz + Bluetooth 4.2 – stabilná komunikácia káblová alebo bezdrôtová.
- 4 ovládacie vstupy (S1–S4) – pripojenie klasických nástenných tlačidiel.
- Farebný LCD displej – náhľad polohy roliet a stavov systému.
- 20 harmonogramov + 20 webhookov – automatizácie bez dodatočnej centrálnej jednotky.
- MQTT + skripty (Scripting) – integrácia s Home Assistant a systémami BMS.
- Elektrické zabezpečenia – ochrana pred prehriatím, prepätím a preťažením.
- Spotreba energie < 3 W
- Tepl. prevádzky -20°C do 40°C
Montáž a rozmery
Zariadenie je určené na montáž na DIN lištu v elektrickom rozvádzači. Toto riešenie sa vyberá v profesionálnych inštaláciách – kabeláž zostáva usporiadaná a servisný prístup je rýchly a bezpečný.
Rozmery obalu sú 96 × 53 × 59 mm , čo umožňuje pohodlné umiestnenie modulu v štandardnom modulárnom rozvádzači.
Skrutkové svorky podporujú vodiče s prierezom 0,5–2,5 mm2 a odporúčaná dĺžka odizolovania vodiča je 6–7 mm. Maximálny uťahovací moment svoriek je 0,4 Nm.
Schéma zapojenia
Napájanie 110–240 V AC sa pripája ku svorkám L a N – neutrálny vodič je potrebný.
Pre každú roletu je dostupná osobitná sada výstupov ( O1 a O2 ) ovládajúcich smer práce motora. K týmto svorkám sa pripájajú vodiče zodpovedné za pohyb hore a dole.
Vstupy S1–S2 obsluhujú nástenné tlačidlo rolety 1 a S3–S4 rolety 2 – možné pripojenie klasických momentálnych tlačidiel.
Port LAN (RJ45) umožňuje stabilné káblové pripojenie (pripojte pri vypnutom napájaní).
Zariadenie spolupracuje s obojsmernými motormi roliet AC s RC Snubber.
Vstavaný LCD displej
Na prednej strane zariadenia sa nachádza farebný LCD displej , ktorý umožňuje rýchly náhľad najdôležitejších informácií bez použitia aplikácie.
Na obrazovke uvidíte:
- názov každej rolety (možnosť zmeny v nastaveniach),
- aktuálnu polohu vo forme posúvača a percentuálnej hodnoty,
- oznámenia o udalostiach (napr. kalibrácia, preťaženie, chyba),
- stav pripojenia LAN, Wi-Fi, Bluetooth a cloudu.
Obsluha sa vykonáva pomocou troch tlačidiel na prednej strane , ktoré umožňujú vstúpiť do menu, skontrolovať stav zariadenia, reštartovať ho alebo vykonať reset nastavení siete.
Ovládanie v aplikácii
Po pridaní zariadenia do aplikácie Shelly Smart Control je každá roleta viditeľná ako osobitný modul na zozname zariadení. Už z úrovne hlavnej obrazovky môžete rýchlo vyvolať pohyb hore alebo dole a skontrolovať aktuálne parametre práce, ako napätie alebo okamžitý výkon.
Po vstupe do detailov („Dual cover“) sa zobrazí obrazovka ovládania s veľkými, čitateľnými tlačidlami Otvoriť a Zatvoriť. Hore je viditeľný pás s aktuálnymi hodnotami (W, V, Hz) , vďaka čomu hneď viete, ako pracuje motor. To je obzvlášť užitočné pri prvom spustení a diagnostike.
V sekcii nastavení môžete prispôsobiť fungovanie zariadenia svojej inštalácii. Dostupné sú m.in. možnosti výberu typu vstupu (prispôsobenie k nástennému tlačidlu) , blokovanie vstupov, obrátenie smerov práce , kalibrácia polohy rolety alebo nastavenie správania po návrate napájania. Možné je tiež nastavenie prahov výkonu nečinnosti a časových obmedzení pohybu.
Celok umožňuje nielen ovládať roletu z telefónu, ale aj presne nakonfigurovať jej fungovanie
