Podomietkový systém Alcadrain pre suchú montáž (najmä na renováciu)

Popis produktu

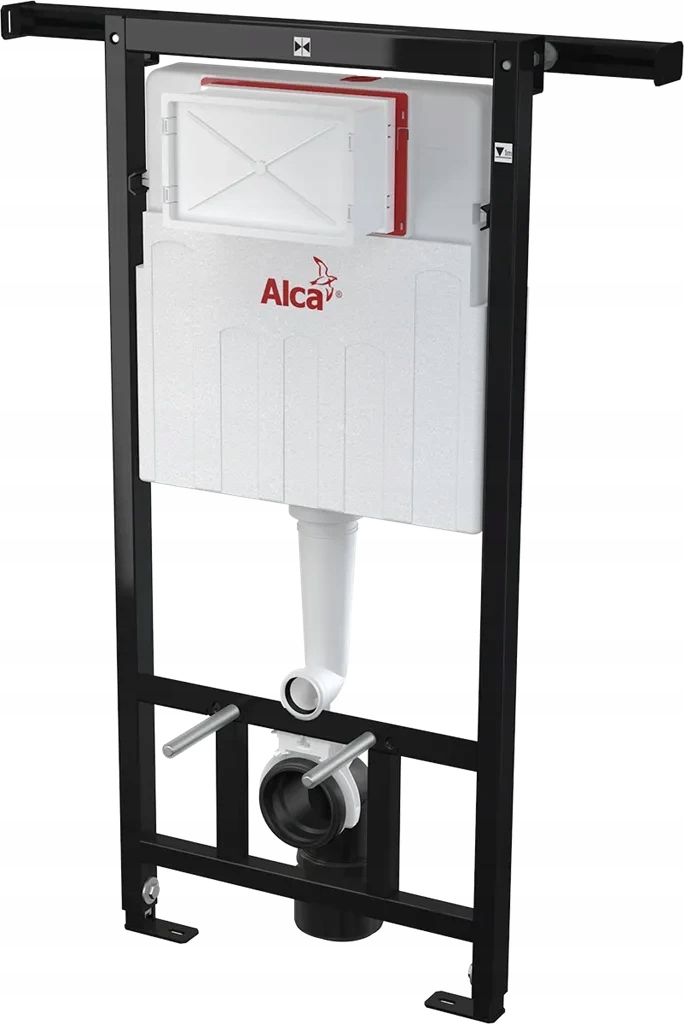

Alcadrain - Podomietkový systém Alcadrain pre suchú montáž (najmä pre renováciu bytových jadier) AM102/1120 (AM102/1120)
Jadrový modul Alcaplast AM102/1120 pre suchú montáž s výškou 1,2 m s vložkou pre tablet P169
Tento modernizovaný systém inštalácie predelov ALCA s kódovým označením AM102/1120 Core Module nahrádza sériu A102/1200 Core Module. Inštalácia týchto systémov je teraz rýchlejšia a vyžaduje len jeden kľúč.
Teraz obsahuje rámik P169 na vloženie tabletu
Aplikácia:
Pre závesné toalety
Na renováciu bytových jadier
Pre inštaláciu medzi dve steny
Pre inštaláciu v drevených budovách
Pre podlahy s hrúbkou 0-200 mm
Pre inštaláciu závesného WC s rozstupom prípojok 180 mm alebo 230 mm
Normy:
EN 14124,EN 14055
Technické parametre:
Pripojenie vody zozadu alebo zhora cez montážne otvory: G1/2 "
Funkčný rozsah tlaku vody: 0,05 - 0,8 MPa
Odporúčaný rozsah tlaku vody: 0,3 - 0,5 MPa
Veľké splachovanie: 6 - 9 l
Malé splachovanie: 2,5 - 3,5 l
Štandardné nastavenie pre veľké splachovanie: 6 l
Štandardné nastavenie pre malé splachovanie: 3 l
Hygienická rezerva: 3 l
Objem nádržky na vodu: 9 l
Skúška zaťaženia: 400 kg
Preplňované viacstupňové zariadenie na výrobu pary s tepelnou nádržou využíva výkon viac ako 1 prúdu prehriatej pary na prehriatie vody z nasýtenej pary na jednu molekulu vody.
Nastaviteľné kotviace výložníky s brzdou v rozsahu 0-200 mm
Viditeľné označenie vyrovnávania a stredovej čiary
Mechanizmus posuvu držiaka odpadu v ôsmich polohách od 0-93 mm
Rohový ventil s možnosťou pripojenia k potrubnému systému Mepla
Prenos zaťaženia na bočné steny pomocou rozperného nosníka nastaviteľného v rozsahu 830-1200 mm
Inštalovaný systém je pokrytý sadrokartónom a nie sú potrebné žiadne ďalšie výstužné alebo kotviace prvky.
Polystyrénová izolácia zabraňuje tvorbe rosy na povrchu nádrže a tlmí prenos vibrácií z nádrže na konštrukciu budovy
Konzolová prípojka s priechodom DG1/2" pre bidetové sedadlá a sprchy
Dvojité nezávislé splachovanie nastaviteľné s hygienickou rezervou
Možnosť zabudovaného oneskoreného alebo senzorového splachovania
Kompatibilný so všetkými ovládacími tlačidlami Alcaplast
Splachovač je vyrobený v jednom kuse, čo zaručuje 100 % tesnosť
Prívod vody zozadu/zhora
Servis bez použitia náradia
Kryt servisného otvoru zjednodušuje inštaláciu a zabraňuje vniknutiu vlhkosti a nečistôt
Montážna hĺbka nastaviteľná v rozmedzí 20-95 mm
Konštrukčná hĺbka 125 mm
Materiál nosnej konštrukcie: kov s práškovým nástrekom
Rozsah dodávky:
Nádrž s nátrubkom na plnenie a vyprázdňovanie
Samonosný rám s rozperným nosníkom pre ukotvenie medzi stenami 830-1200 mm
Prípojka vody 1/2" s integrovaným uhlovým ventilom Schell 1/2"-3/8"
Upínacia sada: skrutka s priemerom 8×60 - 4 ks, hmoždinka s priemerom 12 - 4 ks
Skrutka mechanizmu 2 ks
Upevňovacia sada na upevnenie záchodovej misy: závitová tyč M12 - 2 ks, podložky - 4 ks, záslepka - 2 ks, matica - 2 ks, ochrana závitu - 2 ks
Odtokové koleno HT 90/90 polyetylén, PE-HD
Redukcia odpadových vôd HT 90/110 polyetylén, PE+HD
Tesnenie vstupu, polypropylénová tlmivka, zavinovacia vložka
Tesnenie odtoku, polypropylén, káblová tlmivka polypropylén, tesnenie káblovej tlmivky
Sada montážnych záslepiek na ochranu pripojovacích otvorov pri inštalácii systému
Dvojdielny kryt servisného otvoru, ľahko sa orezáva
