Reduktor s odvodňovačom a olejovačom 1/2" Adler

Popis produktu

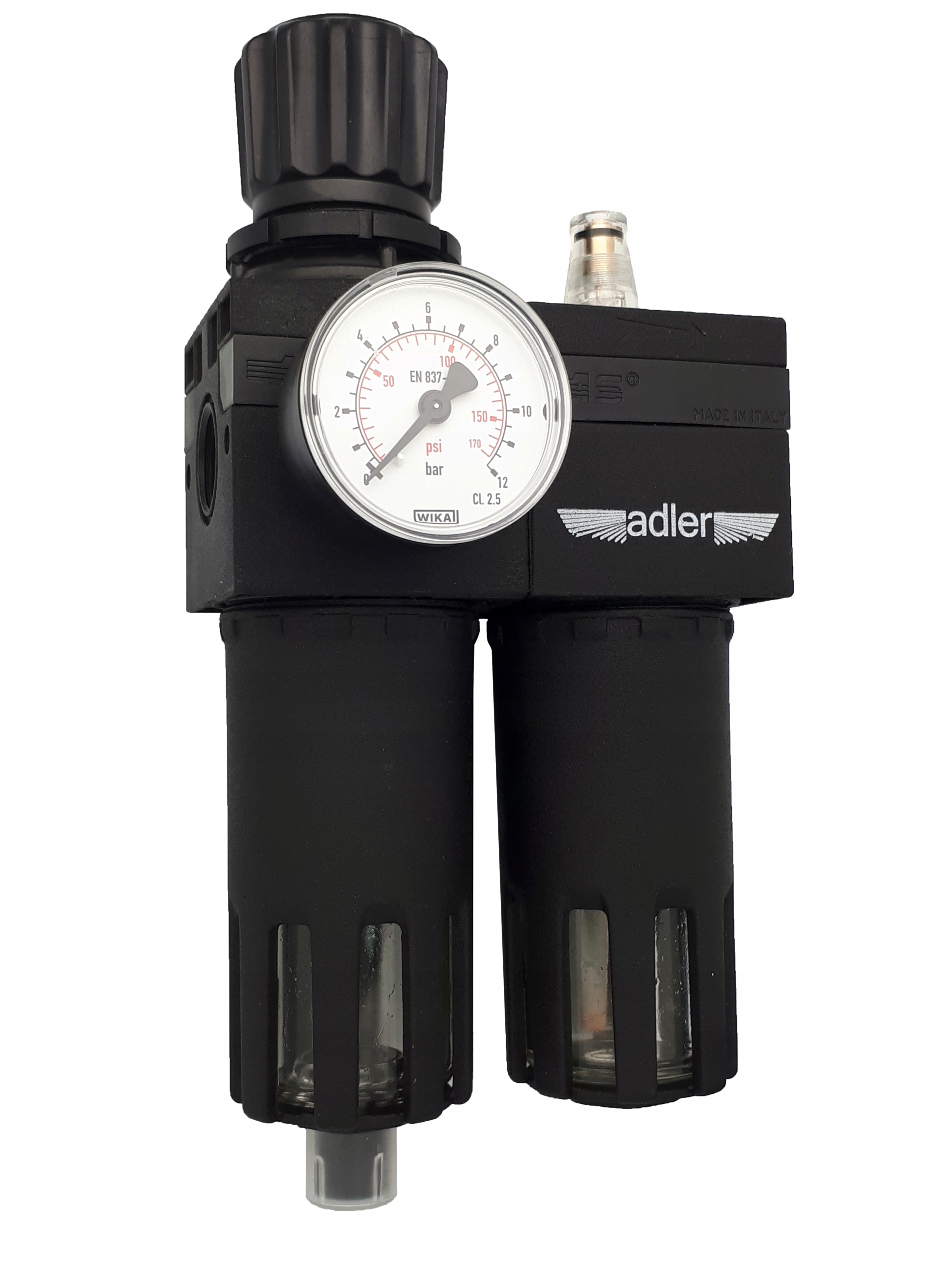

Reduktor tlaku s odvodňovačom a olejovačom 1/2" MAXY
Linia MAXY sa vyznačuje výnimočnou trvanlivosťou a vysokou kvalitou spracovania. Bloky sú vyrobené z vysoko kvalitnej zliatiny, precízne dokončené a natreté, vybavené technickými otvormi umožňujúcimi jednoduché spojenie s inými prvkami alebo rekonfiguráciu inštalácie.
Funkcie a vlastnosti produktu:
- Presné indikátory tlaku do 12 barov s možnosťou montáže z oboch strán v závislosti od smeru prúdenia vzduchu.
- Filtrácia vzduchu na úrovni 20 µ m, ktorá chráni pneumatické stroje a zariadenia pred pevnými a tekutými nečistotami.
- Trojfunkčný vypúšťací ventil umožňuje úplné otvorenie, zatvorenie alebo poloautomatickú prevádzku.
- Zostavy sú vybavené montážnymi otvormi ukrytými pod plastovými záslepkami, napr. na montáž na stenu.
Použitie:
Reduktor udržuje konštantný výstupný tlak vzduchu bez ohľadu na vstupný tlak, čo zabezpečuje stabilnú a bezpečnú prevádzku pneumatických zariadení.
Konštrukcia a montáž:
- Obojstranná montáž:
Blok zostavy má dva vnútorné závity a môže byť namontovaný v smere prúdenia vzduchu (označený šípkou na bloku).
V prípade zmeny strany montáže je potrebné:
Zaskrutkujte manometer z druhej strany bloku
Zaslepte predchádzajúci otvor skrutkou
- Poloha montáže:
Montáž je prípustná len vo zvislej polohe, čo zabezpečuje správne fungovanie naolejovača.
- Mechanická montáž:
Montážne otvory pre skrutky sú ukryté pod plastovými záslepkami, čo umožňuje estetickú a trvalú montáž napr. na stenu.
.
Technické údaje:
- Kód produktu: 0137.491
- Priemer pripojovacích závitov: 2 x 1/2" W (vnútorný)
- Maximálna priepustnosť: 2250 l/min
- Úroveň filtrácie: 20 µm (mikrónov)
- Regulácia množstva oleja: mikrometrickou skrutkou
- Maximálny vstupný tlak: 18 bar / 261 psi
- Mierka manometra: 0-12 bar / 0-175 psi
- Objem filtračného pohára: 60 cm³
- Objem pohára naolejovača: 150 cm³
- Montážne otvory na skrutky: M4 x 50
- Hmotnosť: 1,18 kg
- Rozmery (šírka x Hlboká x Vys. ): 60 x 60 x 245 mm
