Osciloskop 2v1 Fnirsi 1014D generátor signálu

Popis produktu

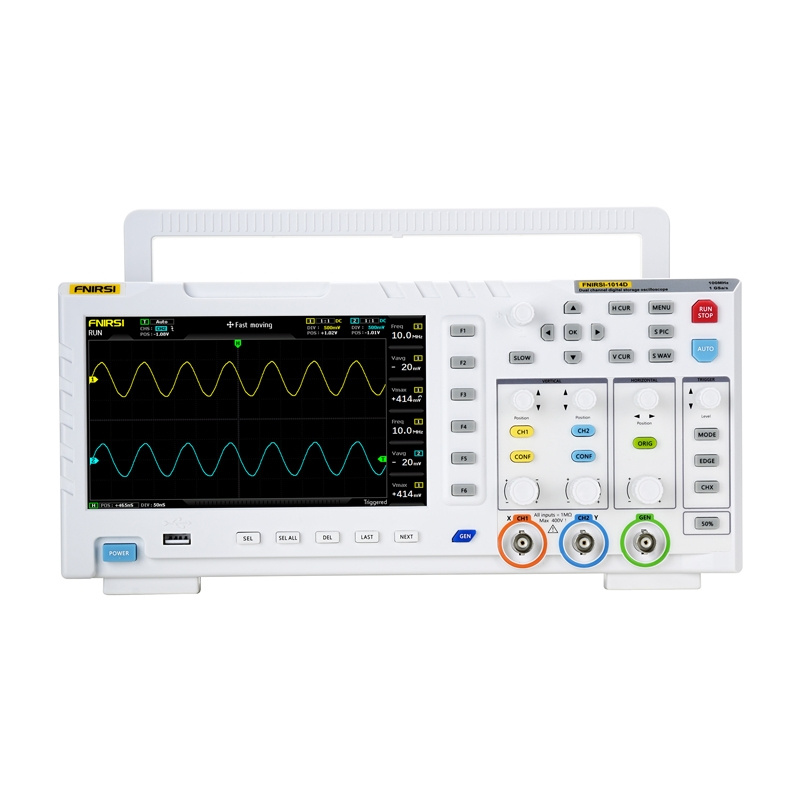

Osciloskop 2v1 FNIRSI 1014D generátor signálu
FNIRSI 1014D je kompaktný digitálny osciloskop určený pre elektronické služby, výskumné a vývojové oddelenia, technické vzdelávanie a hobby nadšencov. Umožňuje súčasnú analýzu a generovanie signálov, čo výrazne zvyšuje rozsah použitia pri diagnostike systémov, testovaní prototypov alebo učení sa práce s priebehmi. Zariadenie má dva vstupné kanály s impedanciou 1 MΩ a podporuje šírku pásma 100 MHz pri vzorkovaní 1GSa/s. LCD displej s uhlopriečkou 7 palcov a rozlíšením 800×480 px uľahčuje obsluhu. Je možné zaznamenať autoanalýzu, FFT, režim X-Y a kurzor. Používateľovi je k dispozícii aj vnútorná pamäť 1 GB s možnosťou uloženia až 1000 priebehov a 1000 snímok obrazovky a údaje je možné ľahko exportovať do počítača cez USB.
Rýchla analýza signálov
Vysoká vzorkovacia frekvencia 1GSa/s a šírka pásma 100 MHz umožňujú podrobnú analýzu analógových a digitálnych signálov. Vďaka tomu zariadenie umožňuje zachytiť aj krátkodobé anomálie v priebehu času. Režimy spúšťania zahŕňajú Auto, Single a Normal, čo umožňuje zachytiť rušivé impulzy aj pravidelné analógové signály, napr. sínusové.
Vstavaný generátor DDS
Integrovaný generátor signálu DDS podporuje 14 štandardných priebehov (m.in. sinus, obdĺžnik, píla, trojuholník), s možnosťou presnej regulácie frekvencie po 1 Hz. Použité riešenie umožňuje generovať signály s presnými parametrami pre testovanie a simuláciu. Rozsah výstupnej frekvencie dosahuje až 10 MHz (pre sínusovú vlnu), čo umožňuje testovanie širokej škály elektronických a signálnych systémov.
Funkcia zachytenia prejdenej vzdialenosti
Funkcia „capture output“ umožňuje zaznamenať časť alebo celý skutočný priebeh osciloskopu ako výstupného signálu generátora. Možnosť uloženia až 1000 neštandardných signálov zvyšuje flexibilitu pri testovaní a analýze. Toto riešenie odlišuje FNIRSI 1014D od klasických ľubovoľných generátorov, ktoré sú založené výlučne na manuálnom nastavovaní signálu.
Ochrana pred prepätím
Integrovaný modul ochrany vysokého napätia umožňuje bezpečne merať signály s napätím do 400 V (s sondou x10), čo znižuje riziko poškodenia zariadenia počas merania v sieťových systémoch. Funkcia zabezpečenia funguje automaticky, takže náhodné použitie sondy bez prepnutia na 10-násobok nehrozí poškodenie zariadenia.
Displej s vysokou čitateľnosťou
Farebný 7" TFT displej s rozlíšením 800 x 480 pixelov zabezpečuje prehľadné zobrazenie priebehov. Režim Auto a intuitívne rozhranie umožňujú rýchlo získať obraz signálu bez nutnosti manuálnej regulácie. Vďaka inteligentnému detekčnému algoritmu zariadenie automaticky upravuje úroveň spúšťania aj pre jazdy s viacerými svahmi alebo tzv. mŕtvou zónou. Takéto riešenie umožňuje ušetriť čas a vyhnúť sa interpretačným chybám. Osciloskop umožňuje uložiť až 1000 snímok obrazovky a 1000 priebehov do vnútornej pamäte s kapacitou 1 GB. Údaje je možné prezerať vo forme miniatúr, čo uľahčuje rýchly náhľad a výber. Rozhranie umožňuje zväčšovanie, odstraňovanie a exportovanie záznamov bez toho, aby ste museli opustiť režim kontroly.
Funkcie analýzy signálov
Vstavaná funkcia FFT a režim zobrazovania priebehov X-Y umožňujú analyzovať harmonické zložky a porovnávať amplitúdy a fázové posuny dvoch signálov. Sú to nástroje užitočné pri diagnostike elektronických systémov. Okrem toho režim ručného merania kurzorom umožňuje čítanie špičkovej hodnoty a frekvencie bez potreby prepočítavania stupnice, čo zvyšuje presnosť analýzy aj pri narušených priebehoch. Zariadenie využíva špeciálny algoritmus dekódovania signálu z otočného gombíka, ktorý eliminuje problém chybných meraní spôsobených oxidáciou alebo opotrebovaním mechanizmu. Aj pri poškodení enkodéra osciloskop funguje správne.
Súčasťou balenia je:
- Osciloskop 2v1 FNIRSI 1014D
- Sonda 100 MHz x2
- USB nabíjačka
- Návod na použitie
VýrobcaFNIRSIModel1014DKanály2Rozmer obrazovky LCD7 palcovRozlíšenie obrazovky LCD800 × 480Technológia displejaLCPrenosová plocha100 MHzFrekvencia vzorkovania1 GSa/sNajvyššie testovacie napätie1X: 40V, 10X: 400VKurzorPoloha XY
Spúšťanie Y
Režim pretáčania (roll)PodporovanéAutomatická kalibráciaPodporovanéZaznamenávanie priebehov1000 fotografií + 1000 priebehovPodporovanéSpráva priebehovPresnosť napätia±5%Čas narastania< 3 nsHĺbka pamäte240 KbitVstupný odpor1 MΩCitlivosť50 mV ~ 500 VPodklad časuNormálne / AutoSpúšťacie Sklony Narastajúce / klesajúceSpojenie AC /DCPresnosť frekvencie±0,01%Parametre12 druhov Generátor14 druhovVýstup na zachytávaniePodporovanéRozšírenieUSB ExportNapájanie5V 2A /3A / 4ARozmery310 × 145 × 70 mm
Príkladové fotografie. Vzhľad výrobku sa môže mierne líšiť bez vplyvu na funkčnosť.
