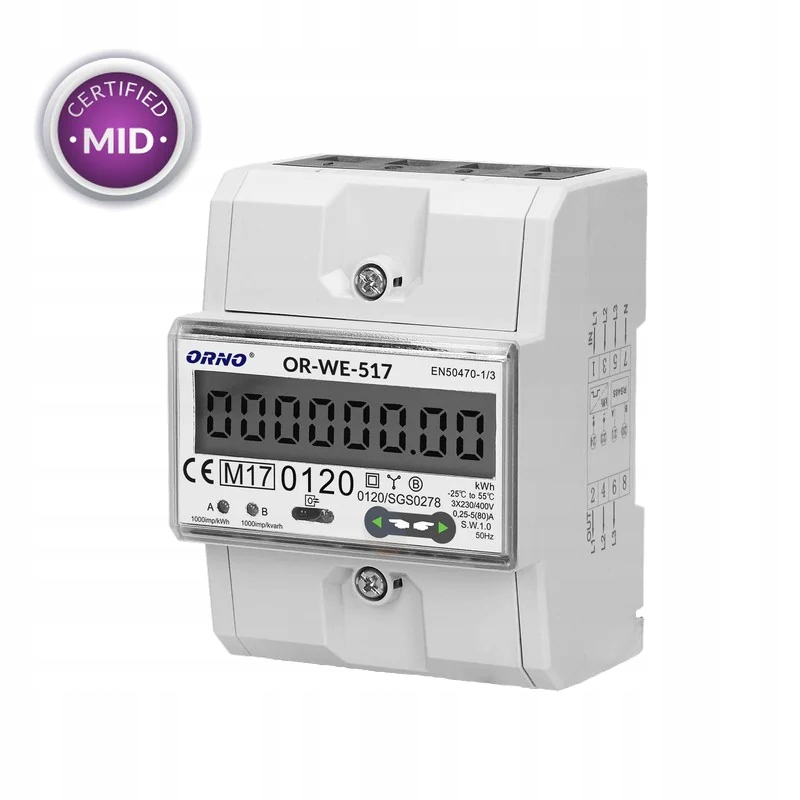

Orno 3-FÁZOVÝ Trojfázový Merač Energie 80A

Popis produktu

3-FÁZOVÝ 80A ELEKTROMER S CERTIFIKÁTOM MID - port RS-485 - viactarifný - 3 moduly - DIN TH-35 mm - KÓD TOVARU: ORNO-OR-WE-517 CHARAKTERISTIKA VÝROBKU - Zariadenie na vykonávanie indikácií v metrických jednotkách (kWh) , slúži na priame meranie aktívneho výkonu v trojfázovom systéme a na zaznamenávanie spotrebovanej elektrickej energie s možnosťou diaľkového čítania záznamov skupiny indikátorov prostredníctvom káblovej siete štandardu RS485. - Protokol: typ Modbus-RTU a 4 nezávislé tarify (používateľ môže nastaviť rôzne časy prostredníctvom portu RS485). - Vybavený optickým portom IR – spolupracuje s optickou hlavicou OR-WE-518. - Špeciálny elektronický systém pod vplyvom prúdiaceho prúdu a aplikovaného napätia generuje impulzy v množstve úmernom spotrebovanej elektrickej energii. - Spotreba energie vo fáze je signalizovaná blikaním LED diódy. - Počet impulzov sa prepočítava na spotrebovanú energiu a jej hodnota je indikovaná LCD displejom (6+2). - Napájanie: 230 V, 50 Hz, základný prúd: 5 A, max. prúd: 80 A, min. prúd: 0,25 A, frekvencia impulzov: 1000 imp/kWh, trieda presnosti B, puzdro s šírkou troch modulov, montáž na DIN lištu TH-35 mm. - Meranie energie sa vykonáva v súlade s normami EN50470-1:2006, EN50470-3:2006 smernice MID 2014/32/EÚ. TECHNICKÉ ÚDAJE - Typ: trojfázový - Porty: RS485 - Komunikačný protokol: Modbus - Napájacie napätie: 3 x 230 V/400 V, 50/60 Hz - Základný prúd (lb): 5A - Maximálny prúd (lmax): 80 A - Minimálny prúd (lmin): 0,25 A - Frekvencia impulzov: 1000 imp/kWh - Trieda presnosti merania: B - Kompatibilita s MID (2014/32/EU): áno - Displej: 6+2 - Pulzný výstup: áno - Multifunkčnosť: áno - Počet modulov: 4.5 - Stupeň ochrany: IP51 - Ďalšie vlastnosti: optický IR port ROZMERY - Šírka: 72 mm - Výška: 100 mm - Hĺbka: 66 mm SCHÉMA PRIPOJENIA - L1 – pripojenie fázy 1 - L2 – pripojenie fázy 2 - L3 – pripojenie fázy 3 - N – pripojenie neutrálneho kábla - So+- pripojenie impulzného výstupu - A B – pripojenie protokolu RS485 - IN – vstup - OUT – výstup
