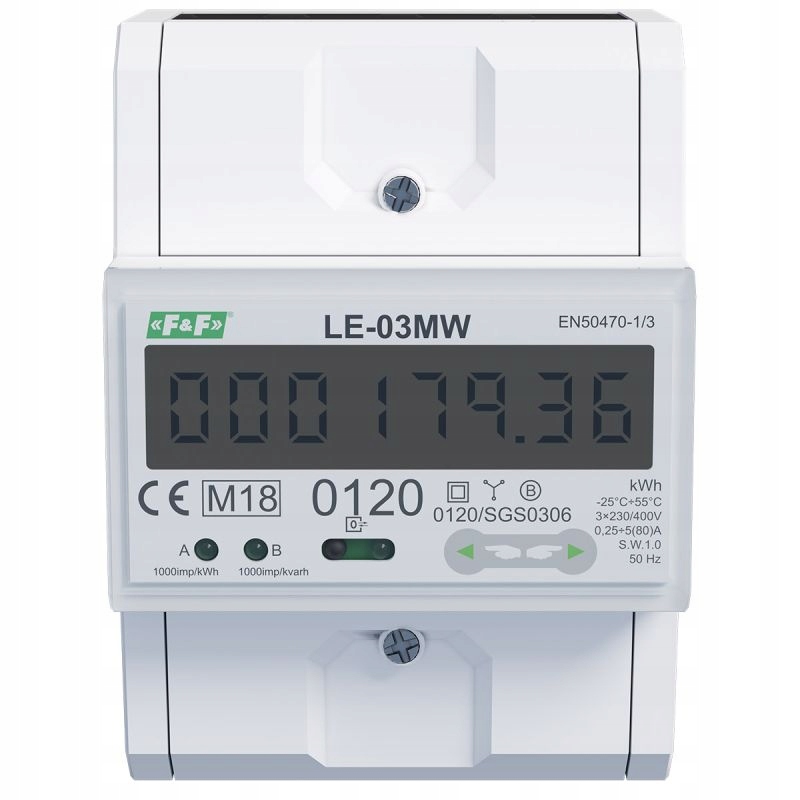

F&f Trojfázový Merač Energie LE-03MW

Popis produktu

TROJFÁZOVÝ MERAČ ELEKTRICKEJ ENERGIE F&F-LE-03MW URČENIE 3-fázový merač spotreby energie LE-03MW je elektronické a tarifné zariadenie. Umožňuje merať tok energie v dvoch smeroch. Je určený na meranie spotreby energie v priamom systéme. Súlad so smernicou MID. 3-fázový merač spotreby energie LE-03MW má zabudovaný časovač reálneho času umožňujúci meranie spotreby prúdu podľa rôznych tarifných zón. Je vybavený komunikačnými rozhraniami RS-485 s protokolom Modbus RTU a optickým portom kompatibilným s normou EN62056 (IEC1107), čo umožňuje diaľkové čítanie a vzdialenú konfiguráciu počítadla. Sériový port RS-485 a implementovaný komunikačný protokol MODBUS RTU umožňujú použitie indikátora v sieťach diaľkového čítania údajov. KOMPATIBILITA Smernica MID 2014/32/EC, 0120/SGS0306 Norma EN50470-1/3 FUNKCIE - 2-smerný 3-fázový merač spotreby elektrickej energie; - priame meranie do 80 A; - meranie spotreby energie v štyroch tarifných zónach; - vstavaný hodinový stroj v reálnom čase s batériovým podopieraním na prepínanie tarifných zón; - Registrácia súhrnného a rozdeleného na tarify odberu: - · celkovej aktívnej a pasívnej energie, - · aktívnej a pasívnej energie rozdelenej na jednotlivé kvadranty, - 8 časových harmonogramov, ktoré rozdeľujú deň na tarifné zóny; - možnosť zúčtovania spotrebovanej elektriny podľa iných harmonogramov pre pracovné dni a víkend; - možnosť rozdelenia roka na osem časových intervalov – v každom rozsahu môže byť spotreba prúdu (pre všedné dni) účtovaná podľa iného harmonogramu; - indikácie parametrov siete (napätie, prúdy, činný výkon, jalový výkon, zdanlivý výkon, koeficient výkonu, frekvencia)_; - výpočet potreby výkonu pre jednotlivé tarify; - dodatočný, vymazateľný merač spotreby elektrickej energie; - port RS-485 umožňuje spoluprácu s aplikáciou MeternetPro – diaľkové čítanie a konfigurácia merača spotreby prúdu; - protokol Modbus RTU umožňuje spoluprácu s aplikáciou MeternetPro – diaľkové čítanie a konfigurácia merača spotreby prúdu; - optický komunikačný port v súlade s normou EN62056 (IEC1107); - Dva SO impulzné výstupy s programovateľným počtom impulzov na kWh/kvarh; - multifunkčný LCD displej; - kompatibilita s MID TECHNICKÉ ÚDAJE - Typ: trojfázový - Porty: RS-485 - Komunikačný protokol: MODBUS RTU - Zhoda: Smernica MID 2014/32/EC, 0120/SGS0306, norma EN50470-1/3 - Referenčné napätie: 3×230/400 V - Základný prúd: 5 A - Maximálny prúd: 80 A - Minimálny meraný prúd: 0,04 A - Vlastný odber počítadla: 10 VA; 2 W - Rozsah ukazovateľov počítadla: 8 číslic - Signalizácia čítania: 2 x LED - Impulzný výstup SO+ SO-: otvorený kolektor - Napätie pripojenia SO+ SO-: max. 30 V DC - Pripojovací prúd SO+ SO-: max. 27 mA - Trieda presnosti: B - Inštalácia: 3-fázová, 4-vodičová - Nominálna frekvencia: 50 Hz - Trieda ochrany izolácie: II. trieda - Počet znakov LCD: 8 - Preťažiteľnosť: 30×lmax/10 ms - Izolácia: 4 kV/1 min.; 6 kV/1 µs - Napätie merané L-N: 100÷289 V AC - Napätie merané L-L: 173÷500 V AC - Zliatinové bity: 1 - Prípojka: skrutkové svorky 25 mm2 - Prevádzková teplota: -25 ÷ 50 °C - Rozmery: 76×100×65 mm (4,5 modulu DIN) - Montáž: na lište 35 mm - Stupeň ochrany: IP51 - Rýchlosť prenosu: 1200, 2400, 4800, 9600 bps - Párovitosť: EVEN ČÍSLO POČÍTADLA Počítadlo je označené individuálnym výrobným číslom umožňujúcim jeho jednoznačnú identifikáciu. Označenie je neodstrániteľné (laserové gravírovanie). NA KRESLENIE: 1 – MIESTO ZAPEČATENIA KRYTU 2 - KRYTKY SVORIEK POZOR! 3-fázový merač spotreby energie LE-03MW má možnosť zapečatenia krytov vstupných a výstupných svoriek, čo znemožňuje obídenie merača. SCHÉMA PRIPOJENIA NA KRESLENIE: - 20, 21 – RS-485 (A, B) - 23, 24 – impulzný výstup VYHLÁSENIE O ZHODE EÚ
