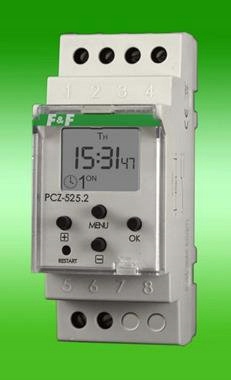

Astronomický Ovládací Časovač 1-KAN PCZ-525.3

Popis produktu

ASTRONOMICKÝ OVLÁDACÍ ČASOVAČ 1-KAN PCZ-525.3
URČENIE
Astronomický časovač PCZ-525 slúži na zapnutie a vypnutie osvetlenia alebo iných elektrických prijímačov v súlade s časmi západu a východu slnka s možnosťou naprogramovania nočnej prestávky, teda dočasného vypnutia prijímačov na účely úspory.
TECHNICKÉ ÚDAJE
- Typ: astronomický
- Napájacie napätie: 24÷264 V AC/DC
- Ovládacie vstupy: spúšťanie +/L/N
- Maximálny prúd riadiaceho impulzu: 1 mA
- Vykonávací prvok: relé
- Maximálny záťažový prúd: 16 A
- Konfigurácia kontaktov: 1 × NO/NC
- Rozdelenie kontaktu: ÁNO
- Spolupráca s podsvietenými tlačidlami: NIE
- Doba udržania prevádzky hodín: 6 rokov
- Typ batérie: 2032 (lítiová)
- Presnosť indikácií hodín: 1 s
- Chyba času: ±1 s / 24 h
- Čas udržania prevádzky displeja: žiadny
- Prípojka: skrutkové svorky 4,0 mm2
- Uťahovací moment: 0,5 Nm
- Príkon: 1,5 W
- Prevádzková teplota: -20÷50°C
- Rozmery: 2 moduly (35 mm)
- Montáž: na lište 35 mm
- Stupeň ochrany: IP20
- Snímač jasu: Sonda Plus (snímač je potrebné dokúpiť samostatne)
AKCIA
Astronomický časovač na základe informácií o aktuálnom dátume a geografických súradniciach miesta jeho inštalácie automaticky určuje denné programové body zapnutia a vypnutia osvetlenia.
Presný čas zapnutia a vypnutia sa určuje na základe výpočtu polohy slnka vzhľadom na horizont. Program umožňuje vybrať si jednu zo štyroch možností ovládania (moment zapnutia a vypnutia svetla sa nastavuje nezávisle):
1. Astronomický západ a východ slnka
2. Súmrak / civilný úsvit
3. Korekcia – individuálna korekcia programových bodov zapnutia a vypnutia používateľom: uhlová alebo časová.
4. Čas – stanovenie „tuhého“ času zapnutia alebo vypnutia nezávislého od cyklu východu a západu
Medzi programovými bodmi zapnutia a vypnutia je možné naprogramovať nočnú prestávku, teda dočasné vypnutie prijímačov na účely úspory
SCHÉMA PRIPOJENIA
NA KRESLENIE:
- 1 vstup kontaktu COM
- 2-3 napájanie hodín
- 4 tlačidlo ON/OFF
- 5 výstup kontaktu NC (poloha „normálne uzavretá“)
- 6 výstup kontaktov NO (poloha „normálne otvorená“)
- 7-8 snímač jasu
