Sada automatizácie pre bránu Faac 414 Short Piloty

Popis produktu

FAAC 414 SHORT - SÚPRAVA AUTOMATIKY PRE DVOJKRÍDLOVÉ BRÁNY S DĹŽKOU KRÍDEL 2x 3m
Krídlá brány môžu vážiť až 350 kg každé.

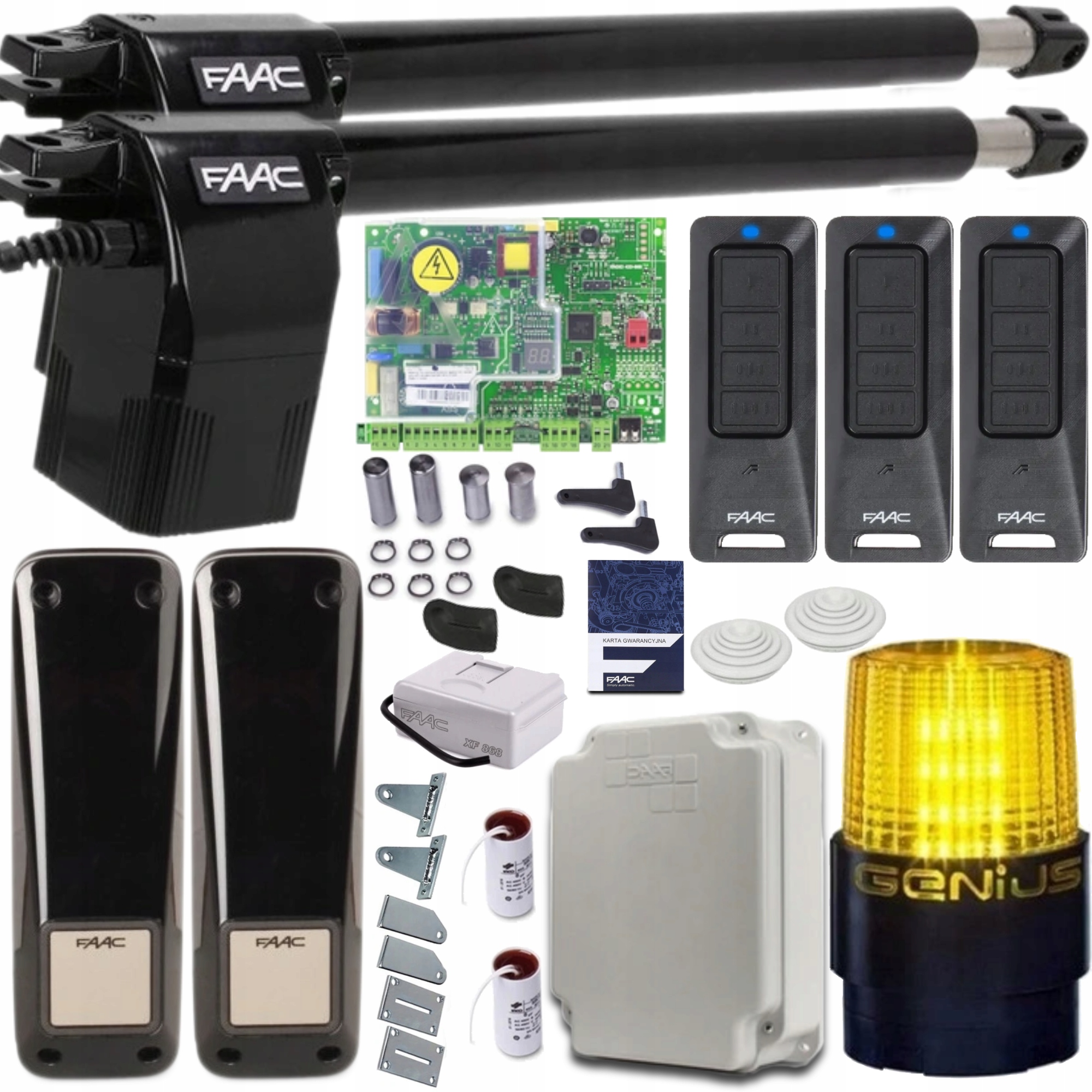

ZLOŽENIE SÚPRAVY:
- 2x Pohon FAAC 414 SHORT
- Upevňovacie úchyty na stĺpik a krídlo brány
- Riadiaca jednotka FAAC E045S
- Hermetické puzdro pre riadiacu jednotku FAAC
- Dvojkanálový rádiový prijímač XF868
- 2x diaľkové ovládače XT4 868 SLH LRB
- Bezpečnostné fotobunky FAAC XP20BD
- Montážne prvky
- 2x Kľúče na núdzové odblokovanie (pri výpadku prúdu)
- 2x Rozbehový kondenzátor
- Záručný list 24 mesiacov FAAC
- Montážny návod pohonov v poľštine
- Návod na pripojenie riadiacej jednotky v poľštine
- Návod na programovanie diaľkových ovládačov FAAC v poľštine
- Telefonická pomoc počas inštalácie
SÚPRAVA 414 SHORT JE IDEÁLNA PRE ÚZKE (KOVOVÉ) AJ ŠIROKÉ KLINKEROVÉ STĹPIKY.
IDEÁLNE RIEŠENIE PRE BRÁNY RODINNÝCH DOMOV Pohon FAAC 414 SHORT je najpraktickejším a najekonomickejším riešením pri automatizácii brány s dĺžkou jedného krídla do 3m. Pohon je vybavený rúrkovými pohonmi – samoblokovacími, a preto nevyžaduje použitie dodatočných zámkov.
JEDNODUCHÁ MONTÁŽ A SPOĽAHLIVÁ PREVÁDZKA Vzhľadom na svoju rúrkovú konštrukciu a spôsob upevnenia pohonov k bráne (od čela) je pohon FAAC 414 SHORT rýchly a jednoduchý na montáž, bez nutnosti vykonávať nákladné úpravy. Dobrý bod podopretia brány zaručuje spoľahlivé blokovanie po zatvorení aj v prípade širokých brán.
MINIMÁLNE NÁKLADY NA ÚDRŽBU, VYSOKÁ SPOĽAHLIVOSŤ Náklady na údržbu elektromechanického pohonu FAAC 414 SHORT sú rozhodne minimálne. Zariadenie pracuje spoľahlivo v akýchkoľvek poveternostných podmienkach, v rozsahu vonkajších teplôt od -20°C do +55°C.
TECHNICKÉ ÚDAJE POHONU 414
- Napájanie 230V, 50(60)Hz
- Napájanie motora 230V
- Príkon 280W
- Odber prúdu 1,2A
- Rýchlosť otáčania motora 1400 ot./min
- Rýchlosť vysúvania piesta 1,5cm/sek
- Maximálna ťažná sila 3500N
- Tepelná ochrana 140°C
- Rozsah teplôt -20/+55°C
- Stupeň ochrany IP44
2x DIAĽKOVÝ OVLÁDAČ XT4 4-KANÁLOVÝ 868 MHz
- Diaľkové ovládače pracujú na frekvencii 868MHz vo verzii LR (Long Range) so zvýšeným dosahom. Tento systém je oveľa odolnejší voči akýmkoľvek rušeniam, a preto pracuje efektívnejšie. Dosah diaľkových ovládačov je až do 200 m .
- Fungovanie diaľkového ovládača je založené na technológii SLH, teda kód typu Self Learning Hopping umožňuje programovanie diaľkového ovládača od diaľkového ovládača bez nutnosti prístupu k rádiovému prijímaču.
- Signál vysielaný z diaľkového ovládača je zabezpečený systémom Rolling Code so 70 biliónmi kombinácií - dynamicky náhodne premenlivý kód
RIADIACA JEDNOTKA E045S S PUZDROM
- Napájacie napätie: 230VAC ±15% 50/60 Hz
- Príkon: 4W v pohotovosti
- Max. príkon: 800W
- Max. zaťaženie cez príslušenstvo: 500mA 24VDC - 500mA BUS 2-easy
- Max. napájanie blokovania: Blokovanie FAAC (12VAC - 24VDC)
- Rozsah pracovných teplôt: -20°C do +55°C
- Poistky: F1 (2,5A)
- Vstupy: Otvorenie/čiastočné otvorenie/STOP/BUS 2-easy/Napájanie
- Výstupy: Výstražná lampa/motor/napájanie príslušenstva 24VDC/ Signalizácia stavu brány 24VDC/napájanie elektromagnetického zámku 12VAC
- Rýchlospojka: XF 433/868 modul pre OMNIDEC, USB
- Programovanie: LED displej a tlačidlá
- Signalizácia statusu: Displej a LED
Riadiaca jednotka E045S môže obsluhovať jeden alebo dva motory
PUZDRO RIADIACEJ JEDNOTKY
- pre vonkajšie použitie
- hermetické, úroveň tesnosti IP 55.
RÁDIOVÝ MODUL XF 868 MHz
- Prijímač so zabudovanou anténou zvyšujúcou dosah diaľkového ovládača
- Frekvencia: 868Mhz
- Napájacie napätie: odber z riadiacej jednotky cez konektor 24Vdc
- Pamäť 256 diaľkových ovládačov
- Pripojenie: rýchlospojka
Fotobunky XP20BD s dosahom 20m
Technické údaje:
- Dosah 20 M
- Napájanie cez BUS zbernicu 2easy
- 2 vodiče 24 v
- Ochrana IP54
- Horizontálny uhol regulácie 180°
- Odber prúdu ( Rx 10mA,Tx 10mA)
- Inštalácia nástenná/Na stĺpiku/Na konzole
- Optická samoregulácia
- Čas detekcie prekážok 20mS
- Rozmery:41x130x42 mm
- Možnosť inštalácie do M16 párov fotobuniek v jednom systéme
UPEVŇOVACIE ÚCHYTY
- úchyty na upevnenie pohonov, kompletná sada úchytov na upevnenie na stĺpikoch a krídlach brány
- pozinkované
MONTÁŽNE PRÍSLUŠENSTVO A KĽÚČE NA ODBLOKOVANIE
- montážne tŕne na upevnenie pohonov k upevňovacím úchytom
- kľúče na odblokovanie v prípade prerušenia dodávky elektrickej energie
KONDENZÁTORY
- kumulujú energiu a pomáhajú pohonom uviesť krídla
