Riadiaca jednotka Nice MC424LR10 pre krídlové brány Wingo

Popis produktu

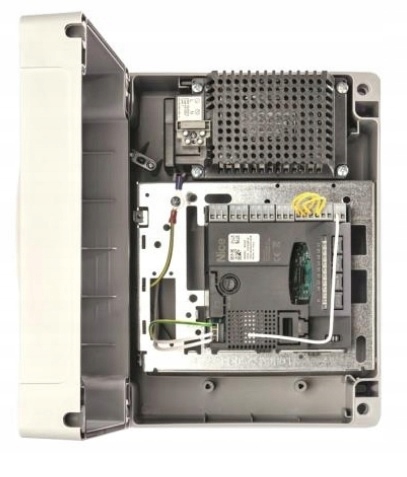

Riadiaca jednotka MC424L R10 s krytom a transformátorom

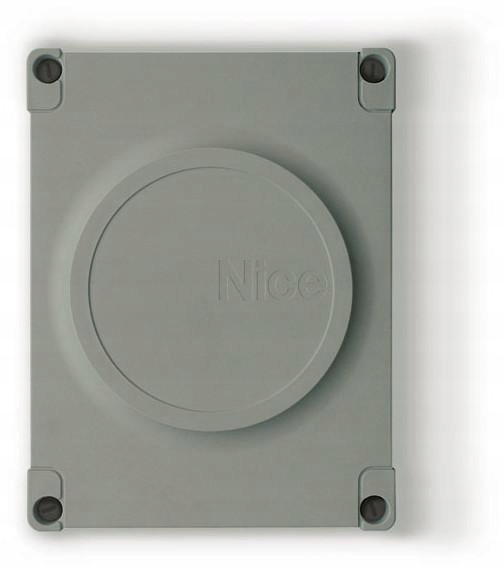

Toto je ponuka na riadiacu jednotku Nice MC424L R10 v novej verzii R10 v externom kryte s transformátorom.
MC424L je elektronická riadiaca jednotka pre automatizáciu krídlových brán. MC424L je určená na ovládanie elektromechanických pohonov typu WINGO, TOO, SFAB s napájaním 24V. Disponuje systémom kontrolujúcim zaťaženie pripojených motorov (kontrola ampérmetrom). Tento systém umožňuje automatické načítanie koncových spínačov, uloženie prevádzkového času každého motora a rozpoznanie prípadných prekážok počas normálneho pohybu. Tieto vlastnosti výrazne uľahčujú montáž, pretože nie je potrebná žiadna regulácia časov chodu a posunu krídel.
V riadiacej jednotke sú predprogramované požadované funkcie a obsahuje prijímač pre diaľkové ovládanie. V prípade potreby je možné pomocou jednoduchej procedúry vybrať podrobnejšie funkcie.
MC424L je vybavená prípojkou typu SM pre zásuvné rádiové prijímače a konektorom typu IBT4N, ktorý pomocou rozhrania IBT4N umožňuje pripojenie zariadení BusT4, napr. programátora Oview.
Riadiaca jednotka je prispôsobená na napájanie pomocou záložnej batérie PS124, ktorá v prípade výpadku sieťového napájania funguje ako záložný zdroj.
MC424L je tiež prispôsobená na pripojenie k systému napájania solárnou energiou „Solemyo“.
Technické údaje:
- Napájanie sieťové: 230 Vac ±10% 50 - 60 Hz; poistka: 1A typ T
- Maximálny príkon: 170 W
- Záložné napájanie: prispôsobené pre záložné batérie PS124 a súpravu napájania solárnou energiou Solemyo
- Maximálny prúd motorov: 3 A (s úrovňou ampérmetrického zásahu “stupeň 6”)
- Výstup napájania služieb: 24 Vdc maximálny prúd 200 mA (napätie sa môže meniť od 16 do 33 Vdc)
- Výstup fototest: 24 Vdc maximálny prúd 100 mA (napätie sa môže meniť od 16 do 33 Vdc)
- Výstup výstražnej lampy: pre výstražné lampy 24 Vdc, maximálny výkon 25 W (napätie sa môže meniť od 16 do 33 Vdc); pre výstražné lampy Nice ELDC a EL24
- Výstup elektrického zámku: pre lampy 24 Vdc maximálny výkon 5 W (napätie sa môže meniť od 16 do 33 Vdc) alebo elektrické zámky 12 Vac 15 VA
- Vstup ALT: pre kontakty NC alebo stály odpor 8,2 kΩ +/- 25%
- Čas chodu: načítaný automaticky
- Čas pauzy: programovateľný
- Čas načítania: programovateľný
- Oneskorenie krídla pri otváraní: programovateľné
- Oneskorenie krídla pri zatváraní: načítané automaticky
- Výstup 1 motora: pre motorky WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024, TOO4524), SFAB (XME2024)
- Výstup 2 motora: pre motorky WINGO (WG2024, WG3524, WG4024, WG5024), TOO (TOO3024, TOO4524), SFAB (XME2024)
- Rádiový prijímač: prípojka typu „SM“ pre prijímače SMXI, SMXIS, OXI (Režim I a Režim II)
- Prevádzková teplota: od -20°C do 55°C
- Stupeň ochrany: IP54 s plným krytom
- Rozmery: 310x232x122 mm (s externým krytom)
- Hmotnosť: 4,1 kg (s externým krytom a transformátorom)
