Merač Fnirsi LC1020E – presný Lcr/esr ručný tester

Popis produktu

FNIRSI® LC1020E – Profesionálny ručný mostík LCR s vysokou presnosťou
FNIRSI LC1020E je pokročilý, prenosný tester komponentov typu mostík LCR, navrhnutý pre inžinierov, servisných technikov elektroniky a nadšencov vyžadujúcich laboratórnu presnosť v teréne. Zariadenie umožňuje presné meranie indukčnosti (L), kapacity (C), odporu (R) a impedancie (Z), pričom ponúka oveľa širšie spektrum analýzy ako štandardné multimetre.
ŠPECIFIKÁCIA
- Parametre: Hodnota
- Model: FNIRSI LC1020E
- Funkcie merania: C, R, L, Z + ESR, D, Q, θ, X
- Testovacie frekvencie: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Základná presnosť: ±0,05%
- Rozlíšenie displeja: 4.5 číslic
- Úrovne RMS signálu: 0.1V / 0.3V / 0.6V
- Napájanie: Akumulátor Li-ion / USB-C
- Doplnkové funkcie: Auto Recognition, Sorting, Calibration, Data Hold
Kľúčové vlastnosti a možnosti
1. Extrémna presnosť a rozlíšenie
Zariadenie sa vyznačuje rozlíšením 4,5 číslic , čo sa premieta do desaťkrát vyššej presnosti v porovnaní so štandardnými meračmi. Základná presnosť merania je až ±0,05% , čo umožňuje zachytiť najmenšie odchýlky v parametroch komponentov.
2. Široký rozsah testovacích frekvencií
LC1020E ponúka 5 nastaviteľných testovacích frekvencií, čo je kľúčové pri analýze správania komponentov v rôznych pracovných podmienkach:
- 100 Hz / 120 Hz (ideálne pre elektrolytické kondenzátory a napájacie filtre)
- 1 kHz
- 10 kHz
- 100 kHz (nevyhnutné na diagnostiku moderných impulzných systémov a meničov)
3. Inteligentné rozpoznávanie (Auto Measurement)
Funkcia Smart Recognition automaticky identifikuje typ pripojeného komponentu (R, L alebo C) a zvolí optimálny režim merania. Vďaka tomu je práca rýchlejšia a eliminuje riziko nesprávneho nastavenia rozsahu.
4. Pokročilá analýza parametrov (Primary & Secondary)
Tester má dvojitý displej, ktorý zároveň zobrazuje hlavný a pomocný parameter. To umožňuje kompletnú diagnostiku komponentu:
- Hlavné parametre: L, C, R, Z.
- Pomocné parametre: ESR (náhradný sériový odpor), D (koeficient straty), Q (dobrota), θ (fázový uhol), X (reaktancia).
5. Stabilizácia vďaka Internal Bias Voltage
Použitie vnútorného polarizačného napätia (Bias Voltage) znižuje fluktuácie merania a stabilizuje namerané hodnoty, čo je obzvlášť dôležité pri testovaní citlivých komponentov a kondenzátorov pracujúcich pod jednosmerným napätím.
5. Stabilizácia vďaka Internal Bias Voltage
Použitie vnútorného polarizačného napätia (Bias Voltage) znižuje fluktuácie merania a stabilizuje namerané hodnoty, čo je obzvlášť dôležité pri testovaní citlivých komponentov a kondenzátorov pracujúcich pod jednosmerným napätím.
Funkcie uľahčujúce prácu
- Režim triedenia a porovnávania (Sorting Mode): Umožňuje nastaviť nominálne hodnoty a tolerančné limity. Zariadenie automaticky klasifikuje komponenty, čo výrazne urýchľuje výber prvkov pre projekty vyžadujúce dokonalé spárovanie.
- Kalibrácia Open/Short: Funkcia eliminácie systémových chýb vyplývajúcich z odporu a kapacity testovacích káblov (klipov Kelvina), čo zaručuje spoľahlivosť výsledkov aj pri veľmi malých hodnotách.
- Variabilné úrovne testovacieho signálu (RMS): Možnosť výberu úrovne napätia (0.1 V, 0.3 V, 0.6 V), čo umožňuje bezpečné testovanie komponentov vo vnútri systémov (in-circuit).

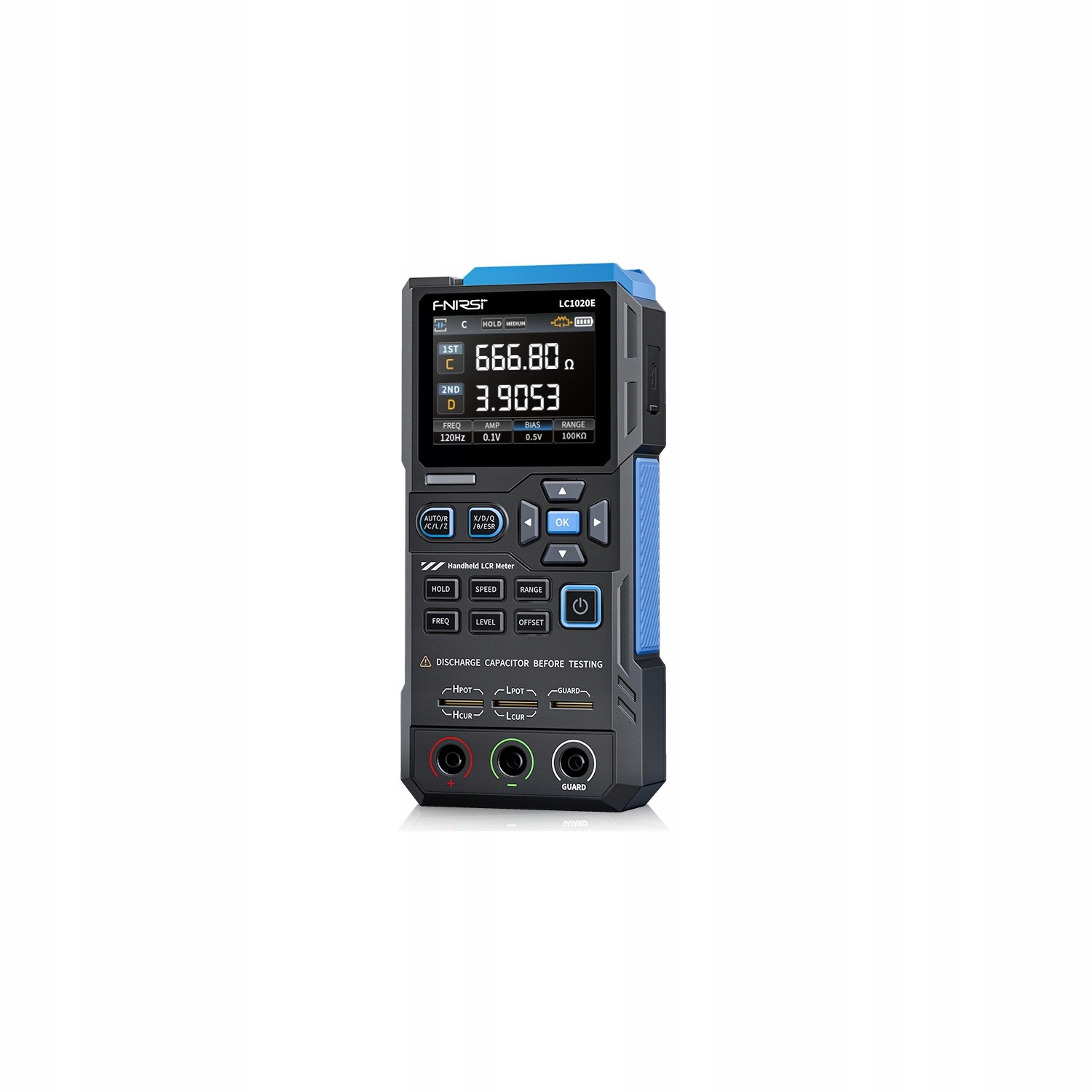

Konštrukcia a ergonómia
- Displej: Čitateľný, farebný displej s vysokým kontrastom, ktorý prezentuje všetky parametre súčasne (frekvencia, úroveň signálu, rozsah, stav batérie).
- Konektory: Klasické konektory na klipy Kelvina (H-POT, L-POT, GUARD) a vstavané sloty na rýchle testovanie SMD a prevlečených prvkov.
- Napájanie: Vstavaný lítium-iónový akumulátor sa nabíja cez moderný port USB typu C .
- Obal: Ergonomický, s modrými protišmykovými bočnými prvkami a rozkladacou nohou, ktorá umožňuje stabilnú prácu na dielenskej doske.
