Popis produktu

SŤAHOVÁK DVOJHMOTOVÝCH SAMONASTAVOVACÍCH SPOJOK SAC2
S-SAC34UPG
OPIS PRÍSTROJA
Spojovacie prvky SAC. Spojky tohto typu majú mechanizmus, ktorý kompenzuje opotrebovanie obloženia trecích kotúčov, čo
Spôsobuje potrebu montáže prítlaku s predpätou centrálnou pružinou. Vďaka použitiu
prístroj, je zaistený správny tlak na centrálnu tanierovú pružinu, čo zaručuje správnu
Prevádzka spojky.

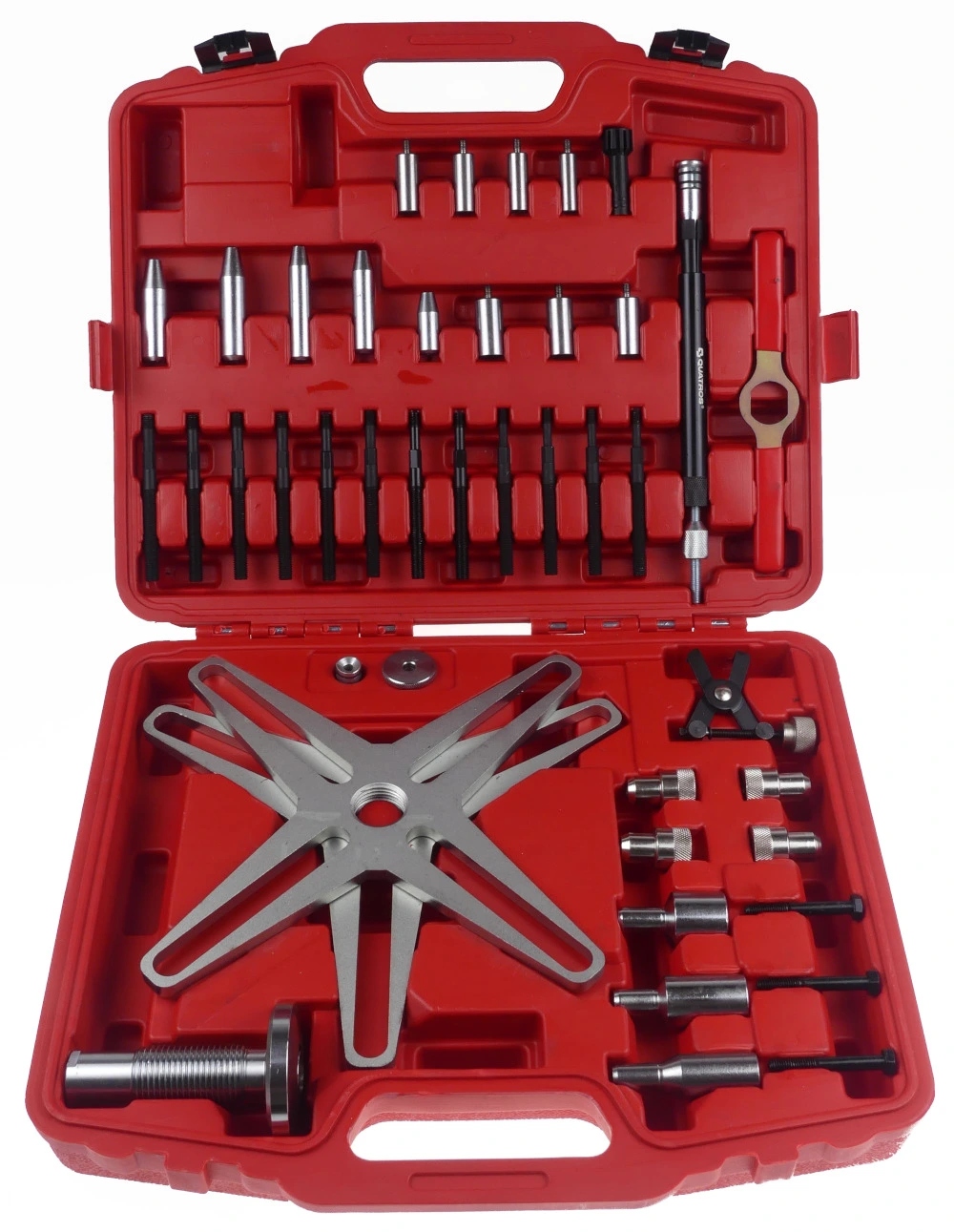

OBSAH SÚPRAVY
1. Nosníky: 3-ramenné a 4-ramenné
2. Centrálna skrutka
3. Sada centrovacích tŕňov (3ks )
4. Skrutky centrovacích tŕňov (3ks )
5. Matice (4ks )
6. Nástroj na nastavenie nastavovacej pružiny
7. Orech
8. Napínací a centrovací nadstavec
9. Sada kolíkov M6 (4ks )
10. Sada kolíkov M7 (4ks )
11. Sada kolíkov M8 (4ks )
12. Strediaci valec
13. Gombík
14. Prvok centrujúci kotúč spojky
15. Tŕne centrovacieho valca (7ks )
16. Kužeľové tŕne (4ks )
1. V závislosti od modelu vozidla vyberte vhodné komponenty (8, 14-16) centrovacieho hriadeľa (12) alebo
vhodný centrovací tŕň (3). Nasaďte vybraný prvok na kotúč spojky.
2. Odskrutkujte skrutky, ktoré upevňujú prítlak:
- 3 skrutky po 120° v prípade spojok upevnených na 6 alebo 9 skrutiek
- 4 skrutky po 90° v prípade spojok upevnených na 8 skrutiek
3. Zaskrutkujte na miesto odskrutkovaných skrutiek kolíky (9-11) v správnej veľkosti závitu
4. Zaskrutkujte stredovú skrutku (2) do nosníka (1) 3- alebo 4-ramenného (v závislosti od typu spojky)
5. Nasaďte nosník (1) so skrutkou (2) na vopred priskrutkované kolíky, priskrutkujte pomocou matíc (5).
Pozornosť by sa mala venovať paralelnému umiestneniu nosníka prístroja vzhľadom na prítlak.
6. Utiahnutím stredovej skrutky (2) pomocou gombíka (13) vyviňte tlak na prítlačnú pružinu.
7. Odskrutkujte zostávajúce skrutky, ktoré upevňujú prítlak na zotrvačník.
8. Uvoľnite centrálnu skrutku (2), odskrutkujte prístroj zo zotrvačníka
9. Demontujte prítlak a kotúč spojky s centrovacím prvkom.
Inštalácia:
1. V závislosti od modelu vozidla vyberte vhodné komponenty (8, 14-16) centrovacieho hriadeľa (12) alebo
vhodný centrovací tŕň (3). Nasaďte vybraný prvok na kotúč spojky.
2. Nasaďte prítlak a naskrutkujte kolíky prístroja (9-11).
3. Nasaďte nosník (1) so stredovou skrutkou (2) a naskrutkujte ho na kolíky (9-11) pomocou matíc (5).
Pozornosť by sa mala venovať paralelnému umiestneniu nosníka prístroja vzhľadom na prítlak.
4. Utiahnutím stredovej skrutky (2) pomocou gombíka (13) vyviňte tlak na prítlačnú pružinu.
5. Utiahnite zostávajúce skrutky, ktoré upevňujú prítlak na zotrvačník.
6. Uvoľnite centrálnu skrutku (2), demontujte prístroj zo zotrvačníka
7. Odskrutkujte kolíky (9-11) upevňujúce prístroj a zaskrutkujte na ich miesto správne skrutky.
8. Demontujte centrovací prvok. V prípade použitia centrovacích tŕňov (3) je možné z toho
Na použitie skrutiek (4).
SCHÉMA MONTÁŽE CENTROVACIEHO VALCA
Strediaci valec sa skladá zo skrutky, matice, priechodného puzdra, plastového centrovacieho prvku spojkového kotúča, kužeľového tŕňa, napínacieho a centrovacieho nadstavca a tŕňa alebo ochrany závitu. Sada obsahuje centrovacie prvky v mnohých veľkostiach, čo umožňuje použitie na väčšinu modelov vozidiel. Pre správne vycentrovanie kotúča spojky je potrebné zvoliť prvky so správnym priemerom pri dodržaní poradia skladania prístroja.
