Počítadlo spotreby energie prúdu Trojfázový 80A Vymazateľný Funkcia resetovania

Popis produktu

Trojfázový merač, indikátor spotreby elektrickej energie

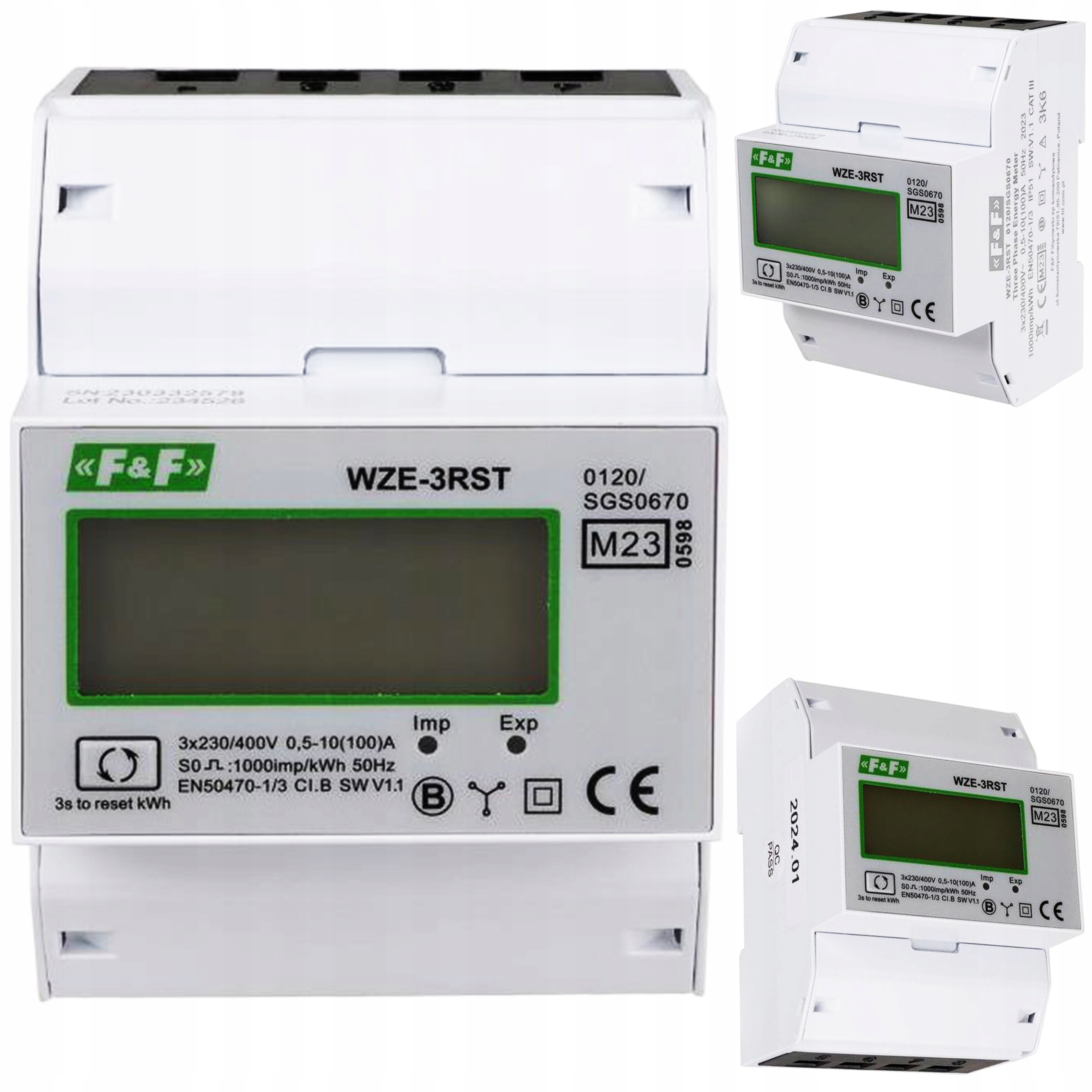

F&F WZE-3 RST
✔ Trojfázový merač spotreby elektrickej energie s dvoma polohami spotreby energie na LCD displeji.
✔ Možnosť resetovania stavu pomocného počítadla
✔ Montáž na koľajnicu TH35 Din
✔ Počítadlo má certifikát o zhode s MID.
✔ Namerané hodnoty: Aktívna energia odobratá [kWh]
Sada sa skladá z
- 1 ks Trojfázový merač prúdu WZE-3-RST
- Návod na použitie v poľskom jazyku
Akcia
➡ Indikátor WZE-3 RST je indikátorom spotreby energie v 3-fázovom, 4-vodičovom systéme vybavenom dodatočným, vymazateľným meračom energie.
➡ Špeciálny elektronický systém pod vplyvom prúdiaceho prúdu a aplikovaného napätia v každej fáze generuje impulzy v množstve úmernom spotrebovanej elektrickej energii v tejto fáze.
➡ Súčet impulzov z troch fáz signalizovaný blikaním LED diódy sa prepočítava na energiu spotrebovanú v celom trojfázovom systéme a jej hodnota je indikovaná segmentovým LCD displejom.
➡ Cifry za desatinnou čiarkou označujú stotiny kWh (0.01 kWh = 10 Wh).
➡ Indikátor je vybavený 1-radovým LCD displejom, ktorý umožňuje zobrazenie celkovej spotreby energie alebo spotreby energie od okamihu posledného vymazania merača.
➡ Hodnota vymazaného počítadla je symbolizovaná na indikátore zobrazením znaku [r] na prvom segmente displeja.
➡ Ak chcete prepínať medzi zobrazením vymazateľného a úplného počítadla , musíte krátko stlačiť tlačidlo umiestnené na fasáde.
➡ Ak sa chcete vrátiť k meraču celkovej energie, musíte znova krátko stlačiť tlačidlo na fasáde.
Vymazanie pomocného počítadla
➡ Zariadenie je vybavené vymazateľným, pomocným meračom energie.
➡ Ak chcete vymazať hodnotu počítadla, prejdite na čítanie vymazávacieho počítadla a potom stlačte a podržte tlačidlo umiestnené na prednej strane zariadenia približne 5 sekúnd.
➡ To spôsobí návrat pomocného počítadla k nastaveniam počiatočnej hodnoty (0000000.0) bez toho, aby sa súčasne menili indikácie celkového počítadla.
Montáž
- Odpojte napájanie rozvádzača.
- Namontujte počítadlo do rozvodnej skrinky.
- Otvorte kryty svoriek.
- Napájanie pripojte k svorkám 1 (L1 IN), 3 (L2 IN), 5 (L3 IN).
- Meraný obvod alebo jeden prijímač pripojte k svorkám 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT).
- Kábel N pripojte k svorke 7.
- Dodatočný impulzný prijímač pripojte pod svorky 20 (+) a 21 (–). Svorky sú umiestnené pod horným krytom svoriek merača.
- Nasaďte krytky svoriek počítadla.
Technické údaje
- Typ: trojfázový
- Inštalácia: 3-fázová, 4-vodičová
- Komunikačný protokol: žiadny
- Referenčné napätie: 3×230/400 V
- Základný prúd: 3×5 A
- Maximálny prúd: 3×80 A
- Minimálny meraný prúd: 0,02 A
- Meranie napätia – rozsah merania: 160÷265 V
- Presnosť merania podľa IEC62052-11, IEC62053-21: trieda 1
- Vlastný odber počítadla: 8 VA; 0,4 W
- Rozsah ukazovateľov počítadla: 0÷999999,99 kWh
- Konštantná hodnota počítadla: 1000 imp/kWh
- Signalizácia čítania: LED červená
- Impulzný výstup SO+ SO-: otvorený kolektor
- Napätie pripojenia SO+ SO- : max. 27 V DC
- Pripojovací prúd SO+ SO-: 20 mA
- Čas impulzu SO+ SO- : 35 ms
- Prípojka: 16 mm skrutkové svorky²
- Prevádzková teplota: -20÷50°C
- Rozmery: 4,5 modulu (75 mm)
- Montáž: na lište 35 mm
- Stupeň ochrany: (vo vnútri priestorov) IP51
