Popis produktu

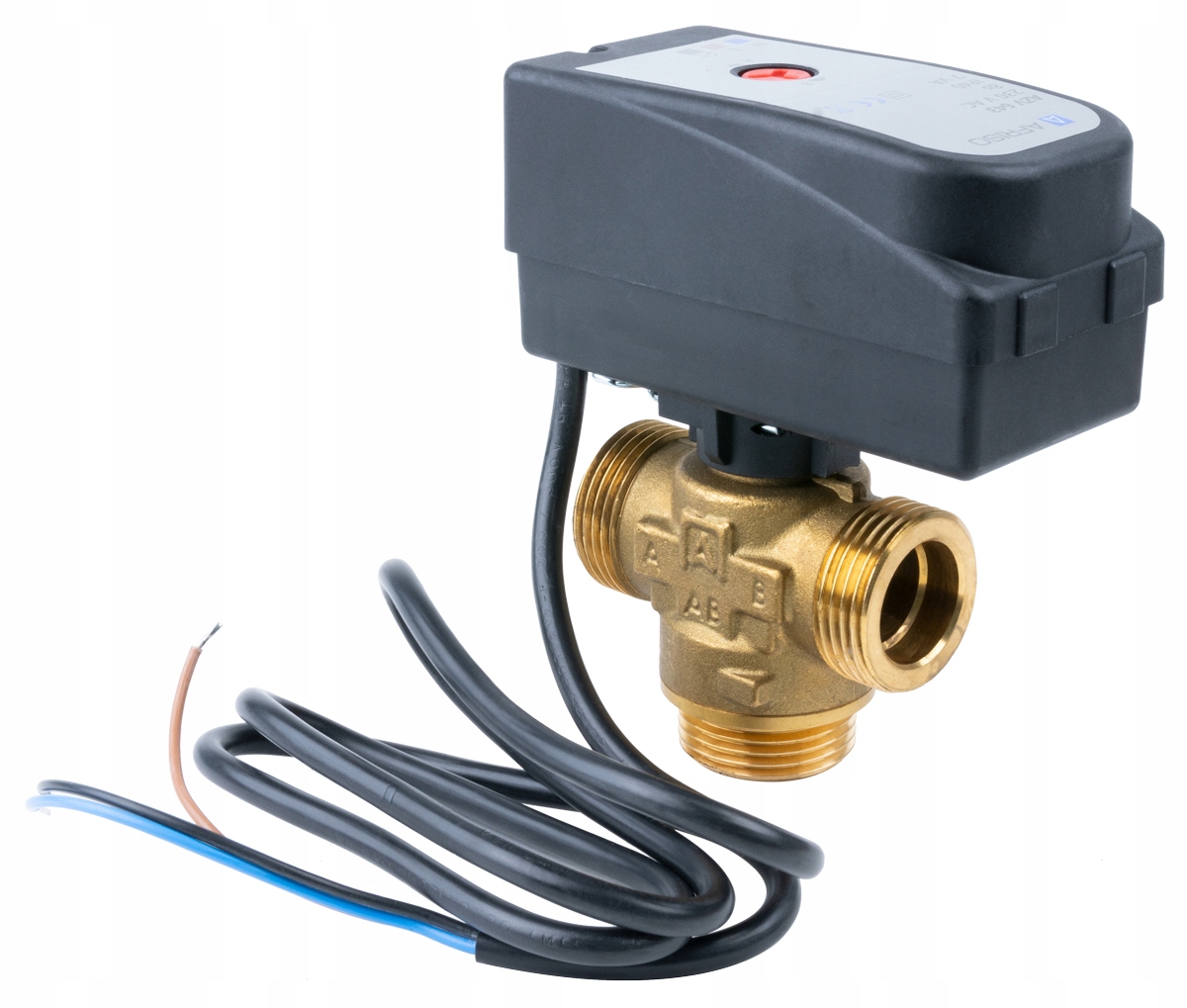

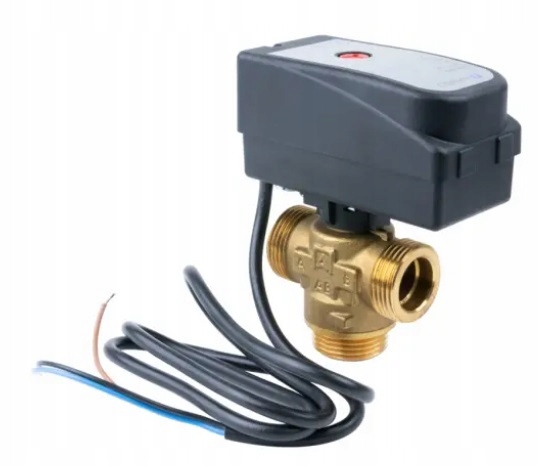

3-cestný zónový ventil AZV 643, DN20, G1", Kvs 8 m3/h
SÚČASŤOU BALENIA JE SADA JEDNODUCHÝCH SKRUTIEK S OTOČNOU MATICOU A TESNENIAMI ( 3 KUSY)
POPIS
Zónové ventily AZV sú vyrobené z dvoch hlavných prvkov – ventilu a elektrického valca. Telo ventilu je vyrobené z mosadze, zatiaľ čo vnútorné prvky sú vyrobené z kompozitu PPS. Elektrický pohon má zabudovaný elektrický kábel dlhý 1 meter. Na valci je indikátor polohy vnútorného prvku ventilu.
APLIKÁCIA
Zónové ventily AZV sú určené pre vodné inštalácie ústredného kúrenia alebo klimatizácie ako spínacie prvky (3-cestné ventily) alebo ako uzatváracie prvky (2-cestné ventily). Zónové ventily sú ovládané signálom SPST a môžu byť spustené z akéhokoľvek termostatu alebo prepínača.
- DN: 20
- Kvs: 8 m³/h
- prípojka: G1''
- napájacie napätie: 230 V AC
- diferenčný tlak: 0 ÷ 3 bar
- elektrický kábel: 1 m
- čas otvorenia/zatvorenia valca: 8 sekúnd (otáčanie o uhol 60°)
- teplota média: 5÷80°C – rozsah je možné rozšíriť až na -15÷120°C pomocou adaptéra Art.-Nr. 16 100 00
NAJDÔLEŽITEJŠIE VLASTNOSTI ZARIADENIA
- Odolnosť voči zmesi vody a glykolu s jeho maximálnou koncentráciou 50%
- Jednoduché čítanie aktuálnej polohy ventilu vďaka indikátoru na valci
- Jednoduchá demontáž valca bez použitia nástrojov, stačí vybrať kovovú blokovaciu sponu
- Možnosť ručného otáčania ventilu v prípade výpadku napájania (po predchádzajúcej demontáži valca)
- Vďaka vhodnej konštrukcii vnútorných prvkov ventilov odolávajú vysokým diferenciálnym tlakom a znižujú riziko zablokovania ventilu po dlhom prestojoch v jednej polohe, čo zabezpečuje ich bezúdržbovosť
Príkladná schéma
3-cestný prepínací ventil AZV môže byť ovládaný regulátorom alebo termostatom, ktorého senzor bude umiestnený v zásobníku. V prvom prípade sa ventil AZV prepne na radiátorový okruh alebo na ohrev vody v zásobníku v závislosti od zvolenej priority na regulátore. V druhom prípade môže ohrievať zásobník, ak teplota vody nahromadenej v ňom klesne pod teplotu nastavenú na termostate.
