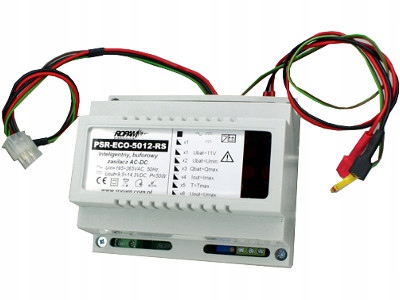

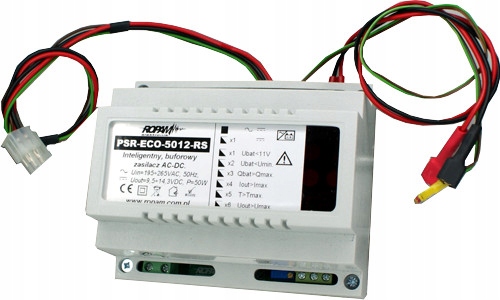

Ropam Vyrovnávací Napájací Zdroj PSR-ECO-5012-RS 12V 50W Ups Nabíjačka Ropam

Popis produktu

Napájací zdroj PSR-ECO-5012-RS ROPAM Napájací zdroj PSR-ECO-5012-RS ROPAM Opis Spoločnosť Ropam Elektronik sa na základe analýzy požiadaviek trhu a v rámci globálnych trendov zvyšovania efektívnosti využívania energie rozhodla spojiť funkčné požiadavky kladené na napájacie zdroje pre zabezpečovacie systémy a energetické normy napájacích zdrojov pre automatizačné systémy. Pri analýze nového riešenia sa zohľadnili: technické požiadavky, ekologické aspekty a minimalizácia nákladov na používanie. Veľký dôraz bol kladený aj na obsluhu akumulátorov núdzového napájania, vďaka použitiu správneho dvojfázového procesu nabíjania jednosmerného prúdu a následného jednosmerného napätia (I/U) a auto-kompenzácie teplotného nabíjacieho napätia sa práca akumulátorov za normálnych podmienok predĺžila na konštrukčnú hodnotu výrobcu. To má veľký význam pre spoľahlivosť systému a prináša merateľné ekonomické výhody pre používateľa vďaka predĺženiu času výmeny a servisných prehliadok. Je totiž potrebné mať na pamäti, že životnosť batérie sa znižuje až o polovicu na každé zvýšenie teploty o 8 °C, t. j. Práca pri 28 °C skráti „životnosť“ o 50 % a pri 36 °C o 75 % v porovnaní s navrhovanou životnosťou. Mnoho iných vyrovnávacích napájacích zdrojov na trhu s nízkou účinnosťou a vysokým výkonom spôsobuje zahriatie vnútra puzdra na kritické podmienky a nemajú automatickú kompenzáciu nabíjacieho napätia. Čo je horšie, často majú chladiace prvky (rádiátory) umiestnené v blízkosti batérie, čo spôsobuje lokálne zahrievanie batérie a drastické prebíjanie zahriatych telies a koróziu elektród. Účinnosť vyššie uvedených konštrukcií sa pohybuje v rozmedzí: 50% - 70%. Výsledkom našej práce sú napájacie zdroje AC/DC série PSR-ECO, ktoré sa vyznačujú účinnosťou až 91% a najvyššou funkčnosťou a univerzálnosťou použitia v slaboprúdových inštaláciách. Napájacie zdroje PSR-ECO sú založené na moderných integrovaných meničoch napätia (impulzné napájacie zdroje SMPS- Switch Mode Power Supply). Bez prvkov generujúcich najväčšie straty energie sú: separačný transformátor, nízkonapäťový usmerňovač, nízkonapäťový stabilizátor. Napájací zdroj integruje tri funkcie do jedného: nastaviteľný napájací zdroj, nabíjačka batérií, UPS s napätím 12 V/DC alebo 24 V/DC (pozri verziu). 1. Funkcie a parametre napájacieho zdroja AC/DC, blok spracovania energie. - vysoká energetická účinnosť, typicky 88 % v plnom rozsahu prevádzky (rozsah 88 % – 91 %) - zvýšená galvanická separácia PRI/SEC: 3,5 kV (iné napájacie zdroje typicky: 1,5 kV) - výstupný výkon 50 W je k dispozícii v plnom rozsahu v rámci podmienok II. environmentálnej triedy - celkový výkon 65 W, prúdovo vyvážený napájací zdroj - verzie s výstupným napätím 12VDC a 24VDC, napájací zdroj neprerušovaného napätia s nízkou úrovňou šumu a zvlnenia - regulácia výstupného napätia v prevádzkovom režime ako napájací zdroj DC - elektronické a autonómne zabezpečenie s automatickým návratom: OCP preťaženie, SCP proti skratu, OHP teploty, OVP prepäťové, UVP podnapäťové - vysoká kvalita všetkých výkonových prvkov • pasívne chladenie a nízke tepelné emisie - testovanie 100 % napájacích zdrojov pri plnom nominálnom zaťažení • technológia automatickej montáže SMT a THT v rámci dostupnej materiálovej základne - vysoká odolnosť EMC a ESD pre triedu priemyselných zariadení a nízke emisie ako pre domáce spotrebiče - II trieda ochrany, bez PE obvodu - modulárna skriňa DIN 6M (ABS, UL94 V-0) a špeciálne nástenné puzdrá 2. Funkcie a parametre obvodu nabíjačky akumulátora. - Dvojfázové nabíjanie batérie: jednosmerné, prúdové a jednosmerné. - automatická kompenzácia nabíjacieho napätia pomocou snímača teploty teplotná kompenzácia +/- 3,3 [mV/°C/článku] vzhľadom na konštrukčnú teplotu 20 °C. - elektronické a autonómne zabezpečenie: OCP preťaženie, SCP proti skratu, UVP podnapäťové a reverzná polarita batérie (RPP). - dynamický test a diagnostika akumulátora pri práci s zaťažením - Funkcia ochrany pred prebitím poškodeného akumulátora: pokročilý algoritmus merania zadaného náboja, ak Qbat>Qmax a chýba režim konštantného napätia nabíjania, napájací zdroj vypne nabíjanie, vystaví stav poruchy, ale ponechá batériu ako záložný zdroj napájania. - obsluha 12V oloveno-kyselinových akumulátorov (SLA alebo AGM): od 5Ah do 24Ah. 3. Stav prevádzky napájacieho zdroja (dohľad) a systémová komunikácia. - konštrukcia a funkcie kompatibilné s normou PN-EN 50131-6, stupeň 2 alebo 3, napájací zdroj typu A - mikroprocesorová diagnostika a kontrola prevádzky napájacieho zdroja - meranie základných parametrov napájacieho zdroja: napätie, prúdy, teplota - testovanie a kalibrácia 100 % napájacích zdrojov vo výrobnom procese - Technické výstupy
