Impulzný napájací zdroj AUPS-100-120-H 72W 8A 12V

Popis produktu

Záložný zdroj AUPS-100-120-H ATTE
12V 8A 100W, vo vnútornom puzdre s priestorom na 2x AKU 18Ah
Popis produktu:
Napájací zdroj série AUPS určený pre priemyselné televízne systémy CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS. Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).

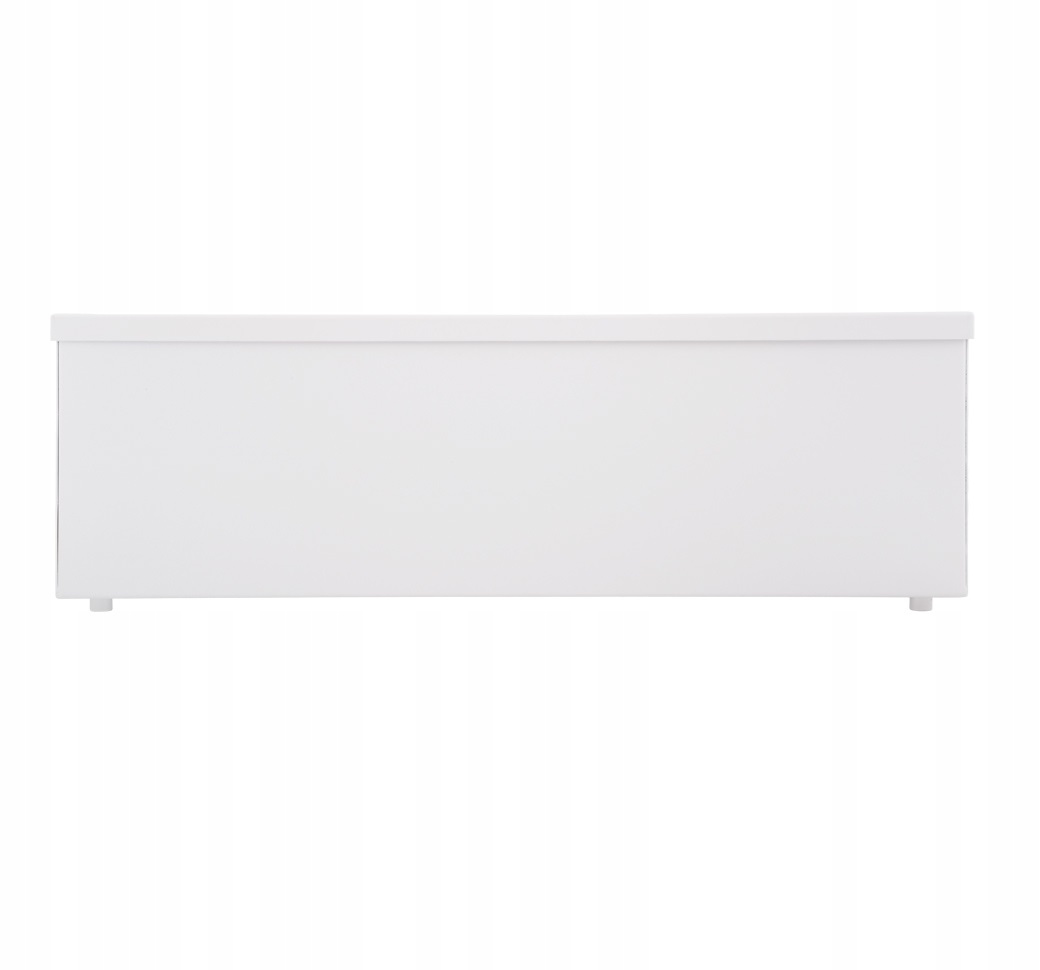

Zariadenie je uzavreté vo vnútornom puzdre série ABOX , ktoré predstavuje pohodlné riešenie estetického zabudovania prvkov monitorovania a ukončenia kabeláže vo vnútri budov. Obal je vyrobený z oceľového plechu , práškovo lakovaného na polomatnú bielu farbu.
Najdôležitejšie vlastnosti:
✅ dlhá doba udržania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS,
✅ úspora energie a nízke zahriatie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %),
✅ ochrana proti skratu ( SCP ), preťaženiu ( OLP ), tepelnému ( OHP ) a prepätiu,
✅ ochrana batérie pred nadmerným vybitím ( UVP ), preťažením a reverzným pripojením,
✅ možnosť spustenia bez sieťového napájania (z batérie),
✅ technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami),
✅ jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm,
✅ možnosť uchovania zásoby káblov vo vnútri puzdra,
✅ káblové priechodky na zadnej strane puzdra,
✅ miesto pre NVR záznamník.
Dodatkové informácie:
- Použitie dodatočného meniča série ASUC umožňuje zvýšiť výstupné napätie a prispôsobiť ho požiadavkám inštalácie (napr. do 24 / 48 / 55 VDC)
- pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
Technické údaje:
⏩ Akumulátor: 1 x gélová batéria alebo AGM 12V / 7 ... 18Ah
⏩ Výstupné napätie: 10,2 ... 13,8 VDC
⏩ Výstupný prúd: 8 A – nepretržitý, 10 A – maximálny (počas nabíjania batérie)
⏩ Výkon napájacieho zdroja: 100 W - kontinuálny, 120 W - maximálny (pri nabíjaní batérie)
⏩ Účinnosť: 90% @100 W
⏩ Vstupné napätie: 190 ... 260 VAC, 50 Hz
⏩ Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)
⏩ Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15A
⏩ Zabezpečenie výstupu napájacieho zdroja:
- Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 12 A (automatický návrat po skrate)
- Práca s akumulátorom: poistka 10 A
⏩ Ochrana obvodu batérie:
- Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: Poistka tavenia 10 A
- Ochrana pred hlbokým vybitím: odpojenie batérie pre napätie pod 10,2 V (automatický návrat po zadaní sieťového napätia)
⏩ Signalizácia:
- AUPS-100-120-OF (modul): LED1 (žltá) - prítomnosť sieťového napätia, LED2 (zelená) - prítomnosť výstupného napätia, LED3 (červená) - nabíjanie batérie
- AUPS-100-120-H (obal): LED AC (zelená) - prítomnosť sieťového napätia, LED DC (červená) - prítomnosť výstupného napätia
⏩ Technické výstupy:
- AUPS-100-120-OF (modul): OUF – žiadne napätie +DC_OUT (NC), ACF – žiadne napätie AC (NC)
- Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
⏩ Spustenie pri výpadku napájania AC: Automatické po pripojení batérie

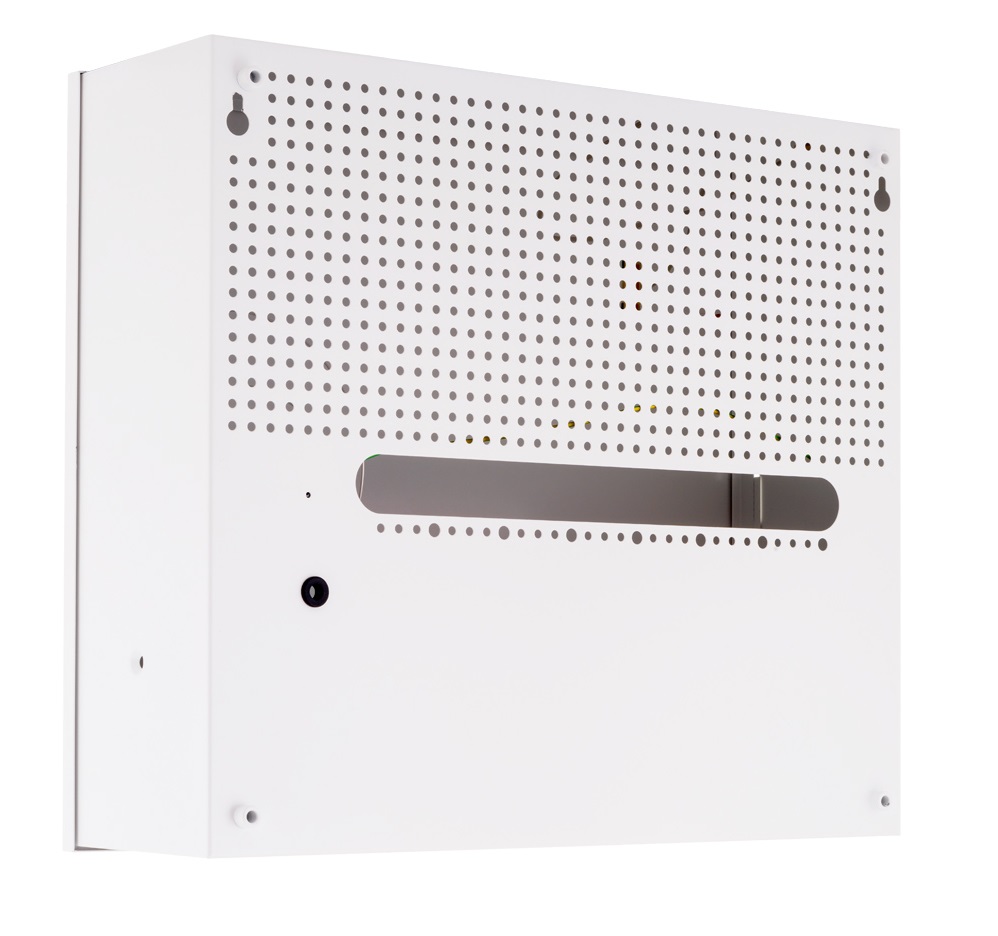

⏩ Konštrukcia puzdra: Puzdro ABOX-H, Materiál puzdra - oceľový plech 0,8 mm, Puzdro práškovo lakované na bielu farbu, Namontovaný tamper na otváranie, Systémové otváranie 4,8 mm v rastri 10,8 mm, Vzdialenosť k stene 8 mm, Montážne otvory 6 mm
⏩ Montáž: Montáž na stenu cez montážne otvory 6 mm
⏩ Stupeň ochrany: IP20
⏩ Prevádzková teplota: -25 ... +50°C
⏩ Rozmery (Š x V x H): 450 x 400 x 140 mm
⏩ Hmotnosť: 4,27 kg
Kód výrobcu: AUPS-100-120-H
