Popis produktu

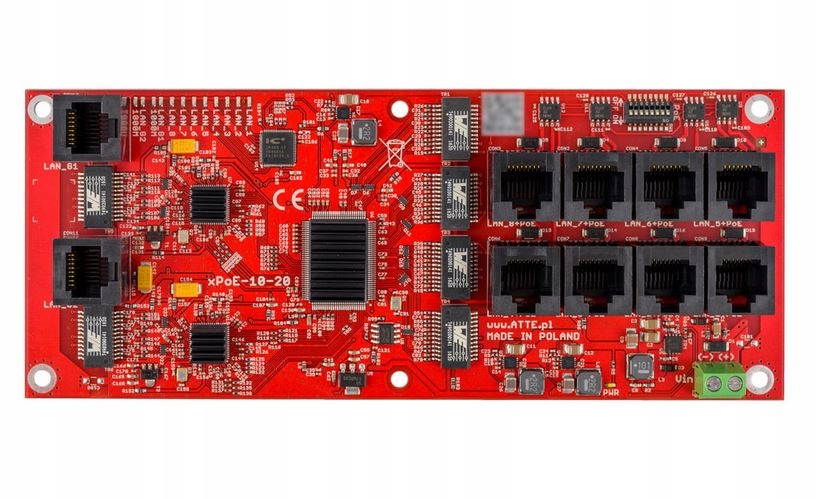

8-portový prepínač PoE + 2 RJ45 (xPoE-10-20-OF)
až 40 W výkonu na portoch PoE, podpora 4K Ultra HD kamier
Opis produktu:
Switch xPoE-10-20-OF bol navrhnutý ako univerzálny sieťový prepínač PoE určený pre systémy priemyselnej IP televízie . Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť sietí, ako je napríklad monitorovanie CCTV 4K Ultra HD . Nespravovateľné prepínače a PoE extendery sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE .
Vlastnosti:
➲ podpora 4K Ultra HD kamier
➲ možnosť napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE
➲ elektronická poistka nezávisle od každého kanála PoE (auto návrat)
➲ možnosť vypnutia napájania na portoch PoE
➲ jasná optická signalizácia stavu napájania a prenosu dát
➲ široký rozsah vstupného napätia (10...56VDC)
➲ výstupné napätie = vstupné napätie
➲ až 40 W výkonu na portoch PoE (LAN_1 až LAN_8)
➲ jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
Kompatibilita
Konštrukcia OF (Open Frame) umožňuje zabudovanie zariadenia do akéhokoľvek puzdra, avšak najpohodlnejším spôsobom montáže sú špecializované puzdrá série ABOX a montážne plechy vybavené špeciálnym otvorom v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej otvorenej časti puzdra alebo montážneho plechu.
Sieťový prepínač xPoE-10-20-OF 10/100/1000 Base-T je určený na spoluprácu s kamerami a inými priemyselnými televíznymi zariadeniami pracujúcimi v štandarde PoE . Prepínač umožňuje napájanie zariadení pracujúcich v štandardoch 802.3af, 802.3at a Passive PoE a poskytuje až 40 W výkonu na jeden port PoE. Zariadenia xPoE-10-20-OF je možné navzájom prepojiť a získať tak 16; 24; 32 portov pre IP kamery PoE.
TECHNICKÉ ÚDAJE:
✅Porty LAN
- 10 portov RJ45
- (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
✅Podporované prijímače PoE (štandard / maximálny výkon)
- 802.3af - až 15,4W LAN_1...LAN_8 (Vin > 48VDC)
- 802.3at - až 30W LAN_1...LAN_8 (Vin > 48VDC)
- PoE PASSIVE - až 40W LAN_1...LAN_8
✅Podporované vysielače PoE (štandard / maximálny výkon): PoE PASSIVE - až 40W LAN_1...LAN_8
✅PoE výstupy (štandard / režim napájania)
- LAN_1...LAN_8
- PoE PASSIVE, mód B (4,5+) (7,8-)
✅PoE vstupy (štandard / režim napájania)
- LAN_1...LAN_8
- PoE PASSIVE, mód B (4,5+) (7,8-)
✅Zabezpečenie výstupov PoE (nadprúdové / proti skratu)
- LAN_1...LAN_8
- 0,75A / elektronický (auto-návrat)
✅Mikrospínače SW1 (DIP prepínač)
- prepínače 1...8 „PoE ON/OFF“
- - napájanie PoE na portoch LAN_1...LAN_8
✅Rozsah vstupného napätia: Vin 10...56VDC
✅Výstupné napätie pre zariadenia PoE: Vout = Vin
✅Rozsah prevádzkových teplôt: -10°C...+40°C
✅Obal (typ / farba): modul na zabudovanie / červený
✅Montáž: zasúvacie dištančné kolíky, montážne otvory v rastri 10,8 mm
✅Rozmery / čistá hmotnosť: 184x75x20 mm 0,097 kg
Inštalácia zariadenia
1. Zariadenie namontujte na požadované miesto a priveďte k nemu prepojovacie káble.
2. Napájacie káble pripojte k svorkám Vin (+) (-) skrutkovej lišty.
3. Zapnite hlavný sieťový napájací zdroj tak, aby napájal prepínač.
4. Signálna dióda PWR zariadenia by sa mala rozsvietiť.
5. Pripojte káble UTP vedúce k IP kamerám (LAN_1+PoE – LAN_8+PoE) a rekordéru/prepínaču (LAN_G1 alebo LAN_G2)
kód výrobcu: xPoE-10-20-OF
