Napájací zdroj 12V 3.5A AUPS-40-120-F Atte

Popis produktu

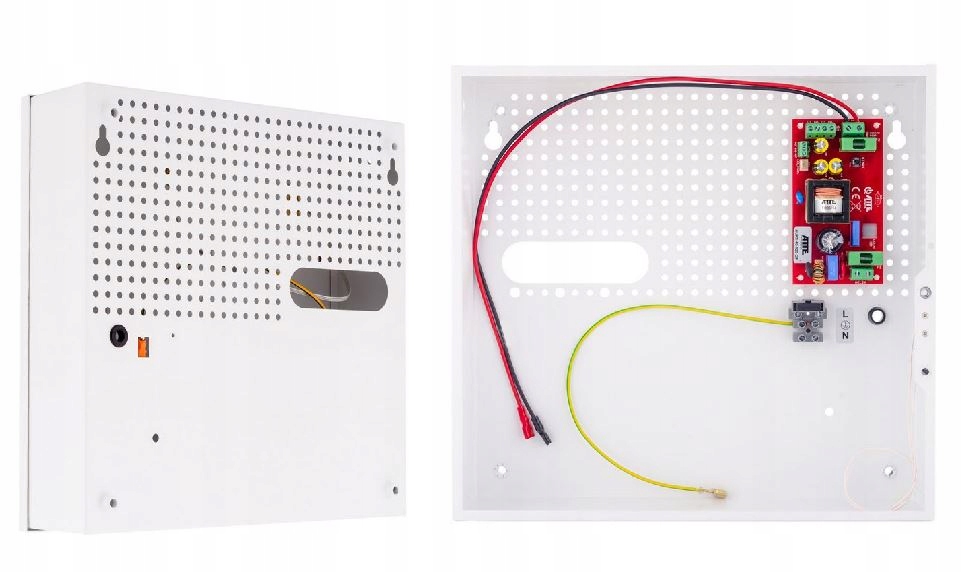

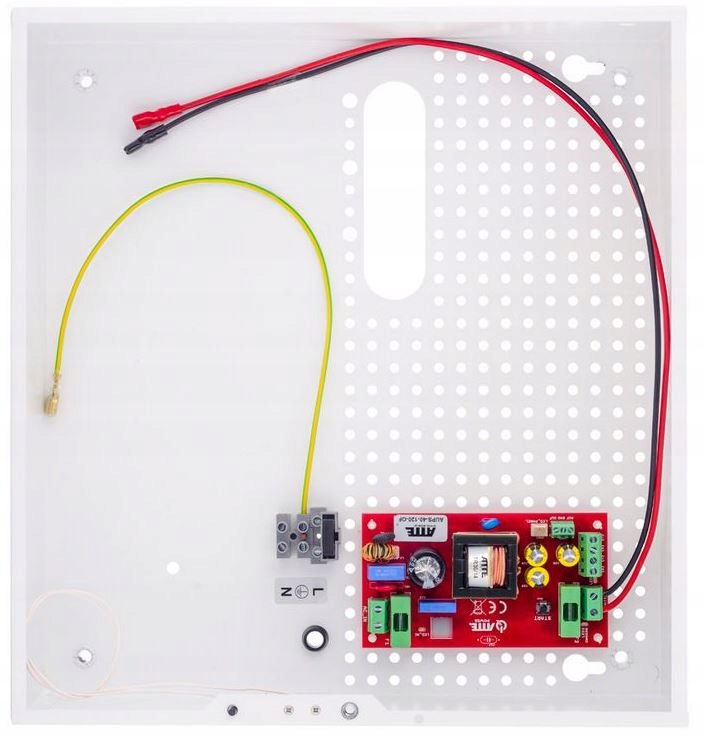

Napájací zdroj 12V 3.5A AUPS-40-120-F ATTE
SMPS 12V, vo vnútornom puzdre ABOX-F (1x AKU 18Ah)
Opis produktu:
Záložný zdroj série AUPS určený pre priemyselné televízne systémy CCTV , systémy kontroly prístupu a alarmové systémy . Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje do značnej miery predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS. Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).
NAJDÔLEŽITEJŠIE VLASTNOSTI:
✅ dlhý čas udržiavania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS
✅ úspora energie a nízke zahrievanie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (92%)
✅ ochrana proti skratu ( SCP ), preťaženiu ( OLP ), teplu ( OHP ) a prepätiu
✅ochrana batérie pred nadmerným vybitím ( UVP ), preťažením a reverzným pripojením
✅možnosť spustenia bez sieťového napájania ( z batérie )
✅Technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)
✅jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm
✅možnosť uchovania zásob káblov vo vnútri puzdra
✅Káblové priechodky na zadnej strane puzdra
Vnútorné kryty série ABOX
Predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené zámkom na skrutku , odnímateľnými dverami a otváracím teplom . V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej otvorenej časti puzdra.
Doplňujúce informácie:
- Použitie dodatočného meniča série ASUC umožňuje zvýšiť výstupné napätie a prispôsobiť ho požiadavkám inštalácie (napr. do 24 / 48 / 55 VDC)
- pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
- Na rozšírenie napájacieho zdroja na 8 výstupných kanálov je potrebné použiť poistkový modul AF-08-00-OF
TECHNICKÁ ŠPECIFIKÁCIA:
⏩Akumulátor : 1 x gélová batéria alebo AGM 12V / 7...18Ah
⏩Výstupné napätie : 10,8 ... 13,8 VDC
⏩Výstupný prúd : 3,5 A – nepretržitý, 5 A – maximálny (počas nabíjania batérie)
⏩Výkon : 42 W – nepretržitý. 60 W – maximálna (pri nabíjaní batérie)
⏩Účinnosť : 92% @40 W
⏩Vstupné napätie : 190 ... 260 VAC, 50 Hz
⏩Nabíjací prúd akumulátora : do 1,5 A (závisí od stupňa vybitia akumulátora)
⏩Zabezpečenie vstupu napájacieho zdroja : Okamžitá poistka 3,15A
⏩Zabezpečenie výstupu napájacieho zdroja:
- Napájanie sieťové:
- Elektronická ochrana proti preťaženiu na úrovni 7 A (automatický návrat po skrate)
- Práca s akumulátorom:
- Poistka 6,3 A
⏩Zabezpečenie obvodu batérie:
- Ochrana proti spätnému pripojeniu akumulátora a preťaženiu:
- Poistka 6,3 A
- Ochrana pred hlbokým vybitím:
- Odpojenie akumulátora pre napätie pod 10,8 V
⏩Signalizácia 1/2:
- AUPS-40-120-OF (modul):
- LED1 (žltá) – prítomnosť sieťového napätia
- LED2 (zelená) – prítomnosť výstupného napätia
- LED3 (červená) – nabíjanie batérie
⏩Signalizácia 2/2:
- AUPS-40-120-F (puzdro):
- LED AC (zelená) – prítomnosť sieťového napätia
- LED DC (červená) – prítomnosť výstupného napätia
⏩Technické výstupy:
- AUPS-40-120-OF (modul):
- OUF – žiadne napätie +DC_OUT (NC)
- ACF – žiadne napätie AC (NC)
- Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
⏩Spustenie pri výpadku napájania AC: Tlačidlo START
⏩Konštrukcia puzdra
- Materiál puzdra – oceľový plech 0,8 mm, práškovo lakovaný na bielu farbu
- Namontovaný otvárací tamper
- Systémové otváranie 4,8 mm v rastri 10,8 mm
- Vzdialenosť k stene 8 mm
- Montážne otvory 6 mm
- Inštalácia
- Montážne otvory 6 mm, možnosť zavesenia
⏩Stupeň ochrany: IP20
⏩Prevádzková teplota: -25 ... +50°C
⏩Rozmery: 320 x 300 x 90 mm
⏩Hmotnosť: 2,32 kg
