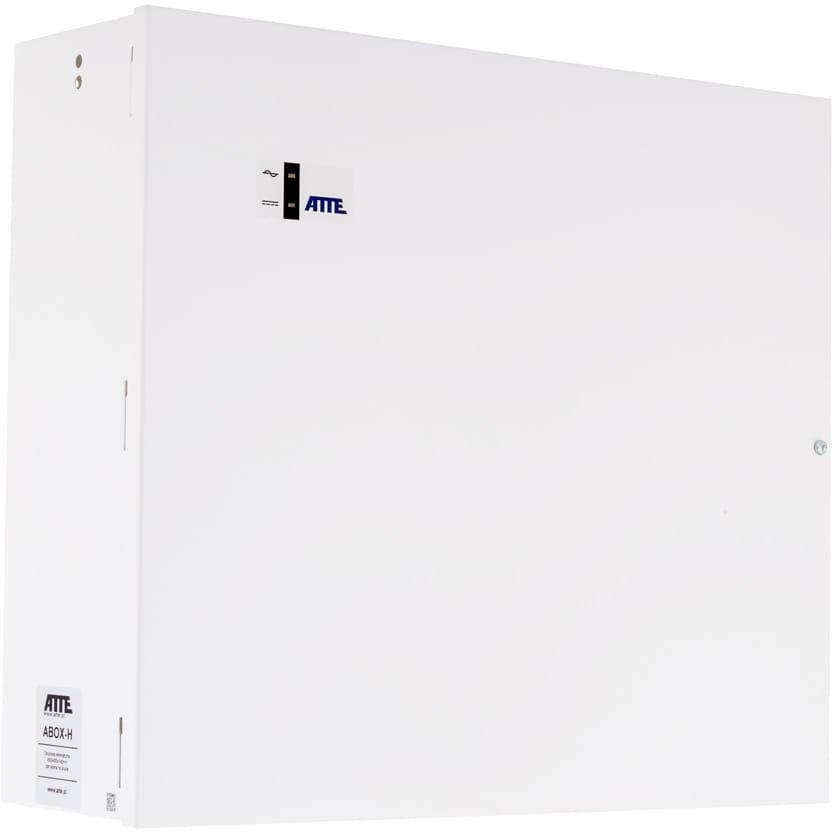

Switch Poe Atte IPUPS-8-20-H, Napájací Zdroj 72W, Puzdro

Popis produktu

PREPÍNAČ POE PRE 8 IP KAMIER ATTE IPUPS-8-20-H
ABOX-H puzdro, 8xPoE 10/100Mbps + 2xGigabit Uplink, až 40W výkon na portoch PoE, napájací zdroj 72W
Opis produktu:
IPUPS-8-20-H je hotová sada určená na napájanie systému priemyselnej IP televízie zloženého z 8 IP kamier . Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po zmiznutí poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť sietí, ako je napríklad monitoring CCTV 4K Ultra HD .
Buforové súpravy s prepínačom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE . Pridanie vhodných batérií zabezpečuje nepretržitú prevádzku napájacieho systému pri pravidelných výpadku napájania zo siete.
NAJDÔLEŽITEJŠIE VLASTNOSTI:
✅Podpora kamier 4K Ultra HD
✅možnosť napájania vyrovnávacej pamäte pre 8 prijímačov PoE 802.3at/af alebo PASSIVE
✅elektronická poistka nezávisle od každého kanála PoE (auto návrat)
✅možnosť vypnutia napájania na portoch PoE
✅jasná optická signalizácia stavu napájania a prenosu dát
✅až 40 W výkonu na portoch PoE (LAN_1 až LAN_8)
✅jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
✅vysoká účinnosť napájacieho modulu ( 90% )
✅dostupné sú dve hodnoty napájacieho napätia: 12VDC a 48VDC
✅jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
✅jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS
✅montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)
✅miesto pre 2 akumulátory 18 Ah
✅miesto pre videorekordér (NVR)
✅možnosť uchovania zásob káblov vo vnútri puzdra
✅Káblové priechodky na zadnej strane puzdra
✅vzdialenosť k stene/montážnej ploche
✅ v súprave nie sú žiadne akumulátory
✅maximálne rozmery záznamníka namontovaného vo vnútri puzdra: 390x390x60 mm
✅fotografia s rekordérom NVR ukazuje príklad konfigurácie zariadení v puzdre ABOX-H
V balení sa nachádza:
- 1 x puzdro ABOX-H
- 1 x napájací zdroj AUPS-70-120-OF
- 1 x menič ASUC-100-480-OF
- 1 x prepínač xPoE-10-20-OF
Vnútorné kryty série ABOX
Predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené uzavretím na skrutku , odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri 10,8 mm . Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v ľubovoľnej otvorenej časti puzdra.
TECHNICKÉ VLASTNOSTI:
⏩Porty LAN
- 10 portov RJ45
- (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
⏩Podporované prijímače PoE (štandard / maximálny výkon)
- 802.3af - až 15,4W LAN_1...LAN_8 (Vin > 48VDC)
- 802.3at - až 30W LAN_1...LAN_8 (Vin > 48VDC)
- PoE PASSIVE - až 40W LAN_1...LAN_8
⏩PoE výstupy (štandard / režim napájania)
- LAN_1...LAN_8
- PoE PASSIVE, mód B (4,5+) (7,8-)
⏩Zabezpečenie výstupov PoE (nadprúdové / proti skratu)
- LAN_1...LAN_8
- 0,75A / elektronický (auto-návrat)
⏩Mikrospínače SW1 (DIP prepínač)
- prepínače 1...8 „PoE ON/OFF“
- - napájanie PoE na portoch LAN_1...LAN_8
⏩Napájací zdroj (typ / typ): impulzný SMPS / AUPS-70-120-OF
⏩Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu): 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)
⏩Termická ochrana napájacieho zdroja: TSD (thermal shutdown) 130°C, vyžaduje reštart
⏩Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1
⏩Výstupný výkon napájacieho zdroja (nepretržitý): 72 W dynamicky zdieľané s nabíjaním batérií (priorita má výstup napájania)
⏩Účinnosť napájacieho zdroja: 90% 60 W
⏩Výstupné napätie napájacieho zdroja: 12 V +/-15%
⏩Výstupné napätie PoE (napájanie kamier): 48 V +/- 2%
⏩Rozpočet výkonu pre PoE výstupy (maximálny): 65 W
⏩Akumulátory / miesto v puzdre: 12V batéria (gélová alebo AGM) / 2x18Ah
⏩Nabíjací prúd jedného akumulátora: 1A/2A (vybrané pomocou prepojky
