Atte IP-9-11-E Prepínač PoE 10/100 Mb/s pre 9 kamier

Popis produktu

Prepínač PoE až 9 kamier IP-9-11-E ATTE 10/100 Mb/s
Sada pre 9 IP kamier, vo vnútornom puzdre ABOX-E, napájací zdroj 96 W, 10-portový prepínač PoE 10/100 Mbps (9xPoE + 1xUplink), elektronické poistky, režim Long Range, typ IP-9-11-E
Najdôležitejšie vlastnosti a funkcie:
- možnosť napájania 9 prijímačov PoE 802.3at/af alebo PASSIVE
- možnosť prenosu dát na 280 m (v režime Long Range)
- elektronická poistka nezávisle od každého kanála PoE (auto návrat)
- možnosť vypnutia napájania na vybraných portoch PoE
- jasná optická signalizácia stavu napájania a prenosu dát
- až 70 W výkonu na porte LAN_5 PoE IN/OUT
- až 40 W výkonu na ostatných portoch PoE
- jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
- jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
- montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)
- možnosť uchovania zásob káblov vo vnútri puzdra
- káblové priechodky na zadnej strane puzdra
- vzdialenosť od steny/montážnej plochy

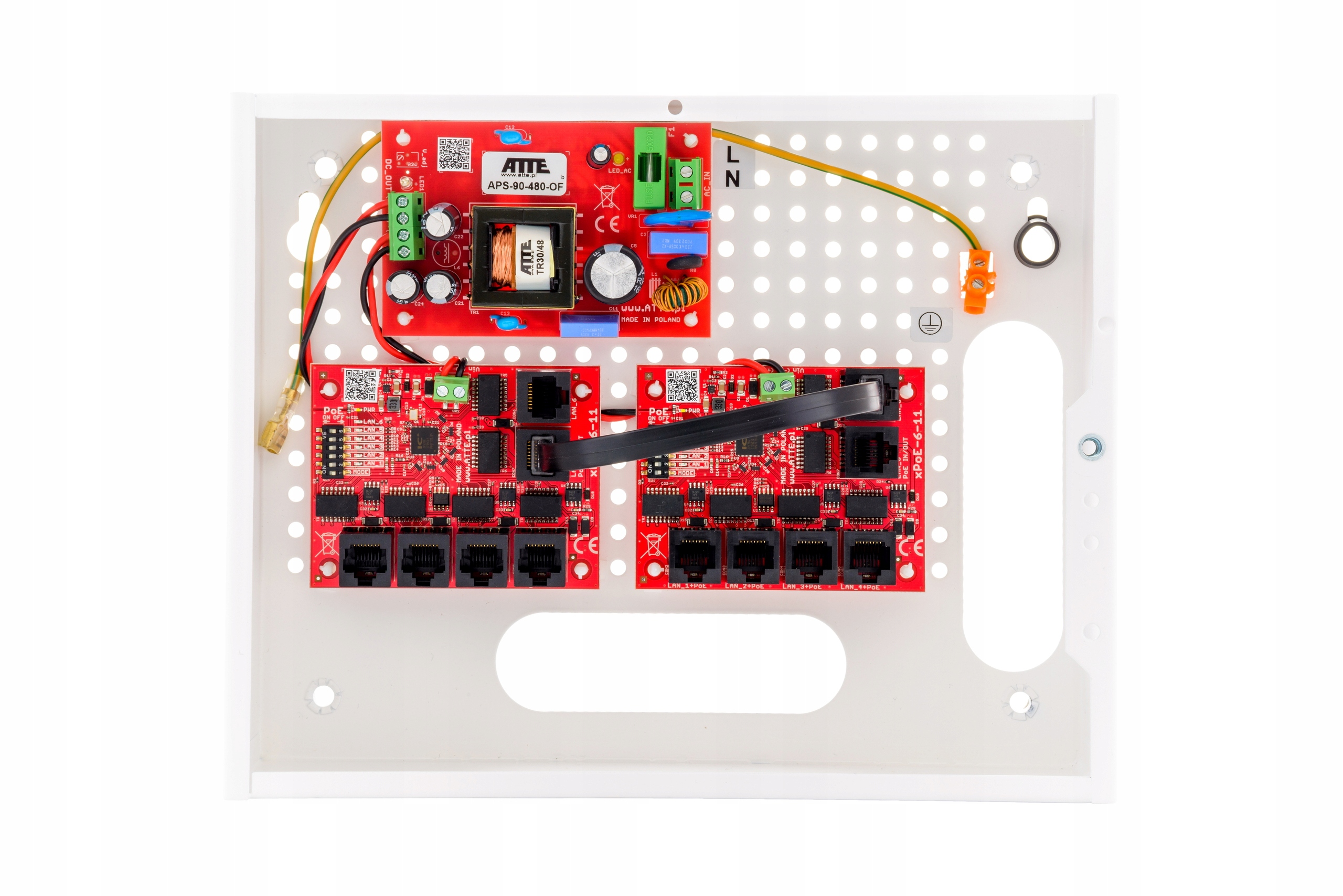

Súprava obsahuje:
- 1 x puzdro ABOX-E
- 1 x napájací zdroj APS-90-480-OF
- 2x prepínač xPoE-6-11-OF
- IP-9-11-E je hotová súprava určená na napájanie systému priemyselnej televízie IP pozostávajúceho z 9 IP kamier . Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Režim „Long Range“ umožňuje zvýšenie dosahu prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.
- Súpravy s prepínačom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE.
- Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.
TECHNICKÁ ŠPECIFIKÁCIA:
- Porty LAN: 10 portov RJ45 10/100Mbps (9xLAN+PoE, 1xUplink)
--
Podporované prijímače PoE (štandard / maximálny výkon):
- 802.3af – až 15,4W LAN_1...LAN_5
- 802.3at – až 30W LAN_1...LAN_5
- PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
--
Výstupy PoE (štandard / režim napájania):
- LAN_1...LAN_5
- PoE PASSIVE, mód B (4,5+) (7,8-)
--
Zabezpečenie výstupov PoE (nadprúdové / proti skratu):
- LAN_1...LAN_4 - 0,75A / elektronické (auto-návrat)
- LAN_5 - 1,25A / elektronické (auto-návrat)
--
Mikrospínače SW1:
- prepínač 1 „MODE“ – režim prevádzky prepínača
- prepínače 2...6 "PoE ON/OFF" - napájanie PoE na portoch LAN_1...LAN_5
--
Režim práce „Štandard“:
- prepínač 1 „MODE“ v polohe OFF
- LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)
--
Režim práce „Long Range“:
- prepínač 1 „MODE“ v polohe ON
- LAN_1...LAN_4 – dosah až 280 m (10 Mbps)
- LAN_5...LAN_6 – dosah až 100 m (10/100 Mbps)
- Napájací zdroj (typ / typ): impulzný SMPS / APS-90-480-OF
- Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu): 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)
- Termická ochrana napájacieho zdroja: TSD (thermal shutdown) 130°C, vyžaduje reštart
- Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1
- Výstupný výkon napájacieho zdroja (kontinuálny): 96 W
- Účinnosť napájacieho zdroja: 92% @90W
- Výstupné napätie napájacieho zdroja (napájania PoE kamier): 48 V +/- 2%
- Montáž puzdra: nástenné, montážne otvory 6 mm
- Montáž zariadení vo vnútri
