Switch pre 5 Ip kamier 5-11-M2 Atte

Popis produktu

Prepínač pre 5 kamier IP-5-11-M2 ATTE
Kód tovaru: IP-5-11-M2
Najdôležitejšie vlastnosti a funkcie:
- možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE
- možnosť prenosu dát na 280 m (v režime Long Range)
- elektronická poistka nezávisle od každého kanála PoE (auto návrat)
- možnosť vypnutia napájania na vybraných portoch PoE
- jasná optická signalizácia stavu napájania a prenosu dát
- až 70 W výkonu na porte LAN_5 PoE IN/OUT
- až 40 W výkonu na ostatných portoch PoE
- jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
- jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
- montáž modulov do akejkoľvek otvorenej časti montážneho plechu (rastrový systém)
- možnosť uchovania zásob káblov vo vnútri puzdra
- vstup káblami cez upínacie prvky namontované v puzdre: 6xM16 a 1xM20
- v balení sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56

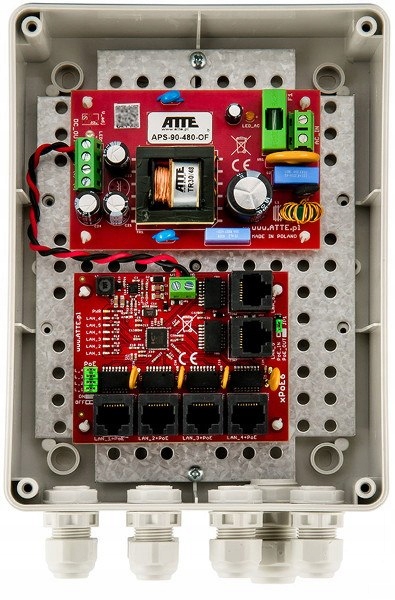

Súprava obsahuje:
- 1 x puzdro ABOX-M2
- 1 x napájací zdroj APS-90-480-OF
- 1 x prepínač xPoE-6-11-OF
IP-5-11-M2 je hotová sada určená na napájanie systému priemyselnej IP televízie pozostávajúceho z 5 IP kamier . Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Režim „Long Range“ umožňuje zvýšenie dosahu prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.
Nespravovateľné PoE prepínače s napájacím zdrojom série IP sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE.
Vonkajšie kryty série ABOX predstavujú pohodlné riešenie problému ochrany zariadení a káblových spojení montovaných vo vonkajších podmienkach. Vysokokvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom. V ponuke dostupné modely boli vybavené montážnym plechom, ktorý má špeciálne otvory v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti montážneho plechu.
Technické údaje:
- LAN porty 6 portov RJ45 10/100Mbps (5xLAN+PoE, 1xUplink)
- Podporované prijímače PoE (štandard / maximálny výkon) 802.3af - až 15,4W LAN_1...LAN_5 802.3at - až 30W LAN_1...LAN_5 PoE PASSIVE - až 70W LAN_5 / až 40W LAN_1...LAN_4
- Výstupy PoE (štandard / režim napájania) LAN_1...LAN_5 PoE PASSIVE, mód B (4,5+) (7,8-)
- Zabezpečenie výstupov PoE (nadprúdové / proti skratu) LAN_1...LAN_4 0,75A / elektronické (auto-návrat) LAN_5 1,25A / elektronické (auto-návrat)
- Mikrospínače SW1 prepínač 1 „MODE“ – režim prevádzky prepínača prepínače 2...6 „PoE ON/OFF“ – napájanie PoE na portoch LAN_1...LAN_5
- Režim prevádzky „Štandard“ prepínač 1 „MODE“ v polohe OFF LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)
- Režim prevádzky „Long Range“ prepínač 1 „MODE“ v polohe ON LAN_1...LAN_4 - dosah až 280 m (10 Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100 Mbps)
- Sieťový napájací zdroj (typ / typ) impulzný SMPS / APS-90-480-OF
- Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu) 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)
- Tepelná ochrana napájacieho zdroja TSD (thermal shutdown) 130 °C vyžaduje reštart
- Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu 180...240VAC / T3,15A tavná poistka F1
- 9A, elektronické (po skrate môže byť potrebný reštart napájacieho zdroja) 96 W
- Účinnosť napájacieho zdroja 92% @90W
- Výstupné napätie napájacieho zdroja (napájania PoE kamier) 48 V +/- 2 %
- Montáž nástenného krytu, montážne držiaky
- Montáž zariadení vo vnútri puzdra, systémové otváranie 4,8 mm v rastri 10,8 mm
- Rozsah prevádzkových teplôt -25°C...+40°C
- Obal (typ / materiál / farba / káblové priechodky) ABOX-M2 / plast / RAL7035 sivý / priechodky 6xM16 a 1xM20
- Rozmery / čistá hmotnosť / stupeň ochrany 190x140x70 mm / 0,71 kg / IP56
