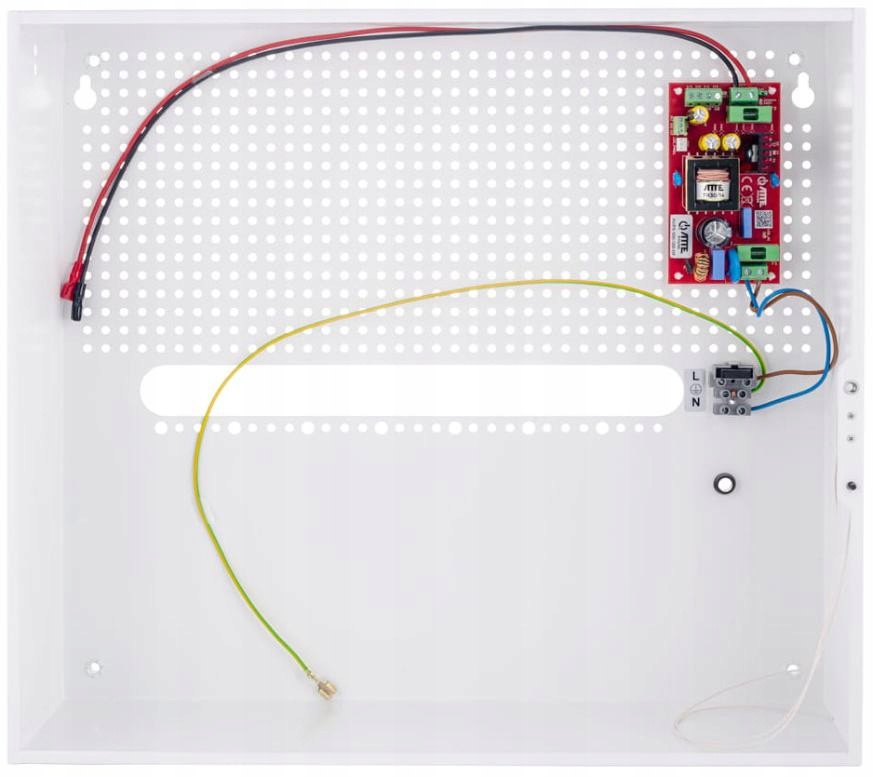

Napájací zdroj 12V 8A AUPS-100-120-H Atte

Popis produktu

Napájací zdroj 12V 8A AUPS-100-120-H ATTE
Kód tovaru: AUPS-100-120-H
Záložný zdroj série AUPS určený pre systémy priemyselnej televízie CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS. Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).
Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.
Vybrané vlastnosti:
- Dlhý čas udržiavania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS
- Úspora energie a nízke zahrievanie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %)
- Ochrana proti skratu (SCP), preťaženiu (OLP), teplu (OHP) a prepätiu
- Ochrana batérie pred nadmerným vybitím (UVP), preťažením a reverzným pripojením
- Možnosť spustenia bez sieťového napájania (z batérie)
- Technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)
- Jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm
- Možnosť uchovania zásob káblov vo vnútri puzdra
- Káblové priechodky na zadnej strane puzdra
- Miesto pre NVR
Špecifikácia:
- Miesto pre akumulátor 2 x gélová batéria alebo AGM 12V / 7...18Ah
- Výstupné napätie 10,2 ... 13,8 VDC
- Výstupný prúd 8 A – nepretržitý 10 A – maximálny (počas nabíjania batérie)
- Výkon napájacieho zdroja 100 W – nepretržitý 120 W – maximálny (pri nabíjaní batérie)
- Účinnosť 90% @70 W
- Vstupné napätie 190 ... 260 VAC, 50 Hz
- Nabíjací prúd akumulátora 1 A alebo 2 A (vybraný pomocou prepojky JP1)
- Zabezpečenie vstupu napájacieho zdroja Okamžitá poistka 3,15A
- Zabezpečenie výstupu
- Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 12 A (automatický návrat po skrate)
- Práca s akumulátorom: poistka 10 A
- Ochrana obvodu batérie
- Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: Poistka tavenia 10 A
- Ochrana pred hlbokým vybitím: Odpojenie akumulátora pre napätie pod 10,2 V
- Signalizácia 1/2 AUPS-100-120-OF (modul):
- LED1 (žltá) – prítomnosť sieťového napätia
- LED2 (zelená) – prítomnosť výstupného napätia
- LED3 (červená) – nabíjanie batérie
- Signalizácia 2/2 AUPS-100-120-H (puzdro):
- LED AC (zelená) – prítomnosť sieťového napätia
- LED DC (červená) – prítomnosť výstupného napätia
- Technické výstupy AUPS-100-120-OF (modul):
- OUF – žiadne napätie +DC_OUT (NC)
- ACF – žiadne napätie AC (NC)
- Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
- Spustenie pri výpadku napájania AC Automatické spustenie napájacieho zdroja po pripojení batérie
- Konštrukcia puzdra
- Materiál puzdra – oceľový plech 0,8 mm, práškovo lakovaný na bielu farbu
- Namontovaný otvárací tamper
- Systémové otváranie 4,8 mm v rastri 10,8 mm
- Vzdialenosť k stene 8 mm Montážne otvory 6 mm
- Montáž Montážne otvory 6 mm, možnosť zavesenia
- Stupeň ochrany IP20
- Pracovná teplota -25 ... +50°C
- Rozmery (Š x V x H) 450 x 400 x 140 mm
- Hmotnosť 4,27 kg
