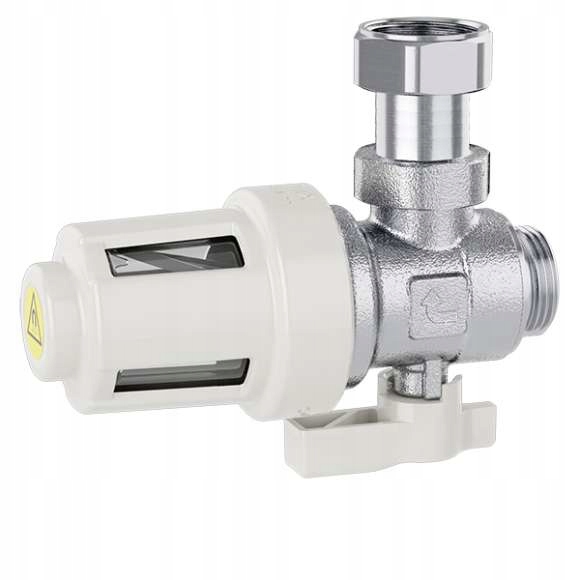

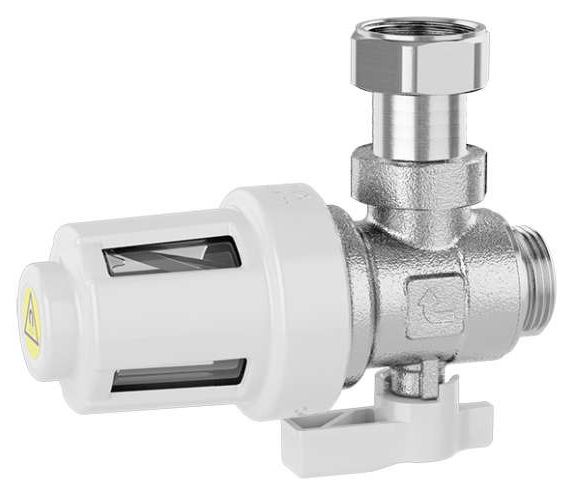

Magnetický separátor Caleffi Xs 3/4" filter pod kotol

Popis produktu

Magnetický separátor CALEFFI XS 3/4" filter pod kotol
Caleffi XS – filtračné zariadenie s magnetom na montáž pod kotol
- Filtračné zariadenie s magnetom na montáž pod kotol.
- Telo z mosadze. Chrómovaný.
- Prípojky: 3/4" GZ x 3/4" GW.
- Maximálny pracovný tlak: 3 bar.
- Rozsah teploty: 0÷90 °C.
Kotol a inštalácia môžu byť chránené pred znečistením namontovaním separátora nečistôt, ktorý ich odstraňuje a hromadí v špeciálnej komore. Takéto riešenie spôsobuje, že nahromadené nečistoty nemajú vplyv na charakteristiky prietoku zariadenia.
Technické údaje:
Základné údaje:
- Korpus: mosadzný, chrómovaný
- Prípojky: 3/4" GZ x 3/4" GW.
- Maximálny pracovný tlak: 3 bar.
- Rozsah teploty: 0÷90 °C.
Technická špecifikácia:
Materiály:
- Korpus: mosadz EN 12165 CW617N, chrómovaná
- Spojka: mosadz EN 12165 CW617N, chrómovaná
- Hydraulické tesnenia: EPDM
- Kryt filtračnej časti: PA 12
- Kryt: PA6G30
- Filtračná vložka: nerezová oceľ EN 10088-2 (AISI 304)
- Guľa: mosadz EN 12165 CW617N, chrómovaná
- Páka guľového ventilu: PA66G30
Vykonanie:
- Médium: voda, netoxické roztoky glykolu
- Maximálna koncentrácia glykolu: 30 %
- Maximálny pracovný tlak: 3 bar
- Rozsah prevádzkovej teploty: 0÷90 °C
- Priemer otvoru filtračnej vložky: 800 m μ
- Magnetická indukcia: 0,475 T
- Kv: 3,55 m3/h
Pripojenia:
- strana kotla: 3/4“ GZ (ISO 228-1)
- strana inštalácie: 3/4“ GZ (ISO 228-1)
- spojka s pohyblivou maticou (súčasťou balenia): 3/4” GW (ISO 228-1) - 3/4” GW (ISO 228-1)
Kód výrobcu: 545900
- KOMPAKTNÝ A UNIVERZÁLNY
Kompaktné rozmery zariadenia umožňujú jeho použitie so všetkými typmi kotlov v nových a modernizovaných inštaláciách. Na pripojenie je možné použiť ohybné vodiče zo strany kotla alebo zo strany inštalácie.
- ESTETIKA
V domácich inštaláciách je kotol najčastejšie inštalovaný vo verejných priestoroch, uzavretý v nástennej skrinke alebo priamo zavesený na stene. V takýchto prípadoch použitie dodatočného zariadenia (ako je napríklad separátor nečistôt) nie je úplne v súlade s estetikou interiéru.
Štíhly tvar a biele a chrómované povrchové úpravy robia zariadenie v súlade s dizajnom závesných kotlov. Malé rozmery zariadenia ho robia prakticky nepostrehnuteľným aj namontovaným na verejných miestach
- FUNKCIA
Odstraňovače nečistôt v inštaláciách musia byť namontované na spätnom potrubí pred zdrojom tepla tak, aby zachytili nečistoty skôr, ako sa dostanú do výmenníka tepla a obehového čerpadla. Princíp fungovania filtračného zariadenia Caleffi XS® s magnetom na montáž pod kotol je založený na:mechanická filtrácia ľahkých častíc vďaka použitiu špeciálnej filtračnej vložky (veľkosť očka Ø 0,80 mm),oddelenie feromagnetických častíc vďaka použitiu neodymového magnetu a separáciu ťažších častíc,väčšie znečistenie vďaka použitiu komory s veľkou kapacitou Špeciálna konštrukcia umožňuje skontrolovať stupeň znečistenia filtračnej časti. Vďaka takémuto riešeniu je možné čistenie vykonať v prípade potreby.
JEDNODUCHÁ OBSLUHA
Vďaka priehľadným prvkom je veľmi jednoduché skontrolovať stupeň znečistenia filtra. Samotný postup čistenia je veľmi jednoduchý.
Vypnite kotol pomocou zabudovaného guľového ventilu. Prietok je potrebné uzavrieť bez použitia nástrojov. Odskrutkujte bielu krytku obsahujúcu magnetický prvok (2), nahromadené nečistoty spadnú do komory (3), ktorú je možné vybrať z telesa ventilu.
Čistenie je okamžité (4), opätovná montáž je veľmi jednoduchá.
Princíp činnosti
Princíp fungovania zariadenia s magnetickou vložkou je založený na: • mechanickej filtrácii vďaka použitiu špeciálnej filtračnej vložky • oddelení feromagnetických častíc vďaka použitiu neodymového magnetu • separácii väčších nečistôt vďaka použitiu komory s veľkou kapacitou. Vďaka špeciálnej vnútornej konštrukcii sa nečistoty vypúšťajú z vody a hromadia sa v komore. Magnet umiestnený na ceste prúdiacej vody účinne oddeľuje feromagnetické častice. Filtračný prvok s priemerom oka mriežky 800 μm zachytí ostatné nečistoty.
