Reléový Modul Aco Cdn-i/o Pre Domácu Automatizáciu

Popis produktu

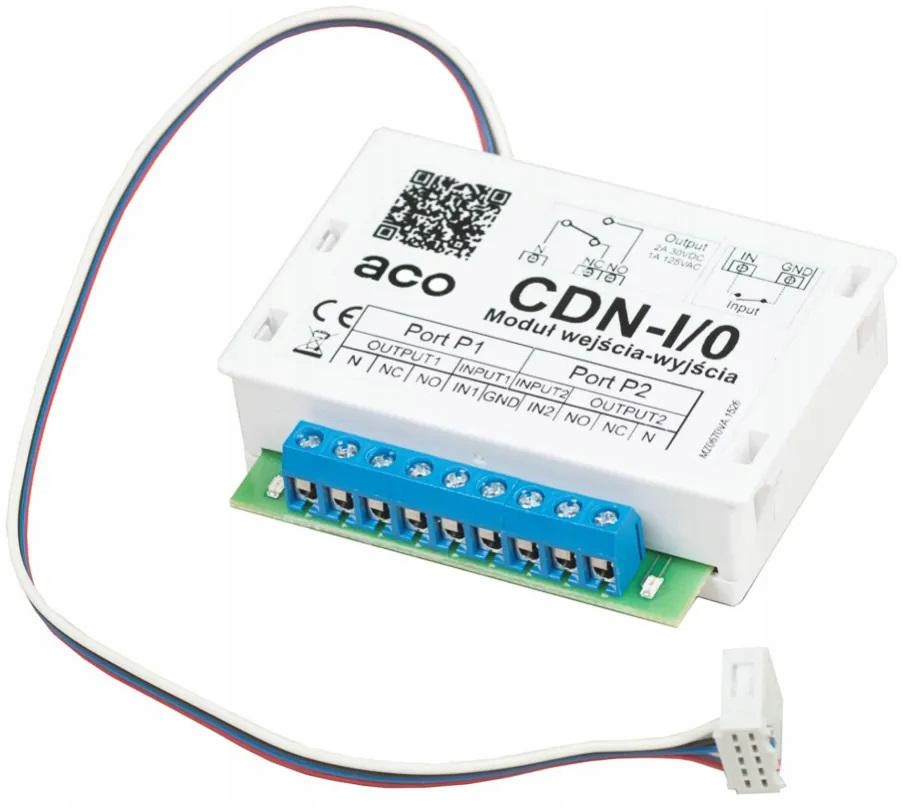

Rozširujúci modul pre ovládanie domácej automatizácie ACO CDN-I/O
V balení:
- modul Aco CDN-I/O – 1 ks
ROZŠIRUJÚCI MODUL Aco CDN-I/O umožňuje pripojenie k ústredni / externému panelu a obsluhu externých zariadení a ovládanie domácej automatizácie (napr. garážovou bránou, závorou, osvetlením). Rozširuje funkčnosť o 2 vstupy NO (na pripojenie externého tlačidla) a 2 reléové výstupy NO/NC (na ovládanie akýchkoľvek zariadení). Okrem toho každý vstup a výstup môže byť nezávisle programovateľný (t. j. typ funkcie, čas prevádzky relé).
Modul je kompatibilný s digitálnymi ústredňami zo skupín CDN, Inspiro a Familio P/PV.
Vo vybraných modeloch zariadenia je možná montáž priamo do rámčeka alebo plechovky.
✅ Príklad použitia:
- ovládanie domácej automatizácie (napr. vstupnou bránou, závorou, osvetlením)
- zapálenie svetla po stlačení ľubovoľného tlačidla na klávesnici ústredne/panelu (alebo automaticky pri otváraní dverí)
✅ VLASTNOSTI PRODUKTU:
- ovládanie externých zariadení, napr. druhou bránou, závorou, osvetlením, roletami alebo inou domácou automatizáciou: 2 nezávislé výstupy a 2 nezávislé vstupy (v každom vstupe a výstupe je možné nezávisle programovať: typ funkcie, čas prevádzky výstupu)
- kompatibilný s digitálnymi ústredňami zo skupín CDN, Inspiro a Familio P/PV
- všetky parametre modulu sú nastavené v ústredni/paneli, ku ktorému je modul pripojený (samotný modul neukladá nastavenia
✨ Funkcie vstupov:
- priame spustenie elektrozávesu (pripojeného k ústredni/panelu),
- volanie do vybraného miesta
✨ Funkcie výstupov:
- zapnutie výstupu po skrate vstupných kontaktov (IN)
- zapnutie výstupu súčasne s prevádzkou elektrozávesu (pripojeného k ústredni/panelu)
- zapnutie výstupu po stlačení klávesy F2 v prijímači alebo po zadaní 4-ciferného kódu miestnosti, ktorému predchádza dvojité stlačenie tlačidla „kľúč“ alebo po priložení karty/bezkontaktného kľúča, ktoré predchádza stlačením tlačidla „kľúč“
- zapnutie výstupu po stlačení ľubovoľného tlačidla na centrále/paneli alebo zvolenom dodatočnom module
- zapnutie výstupu bez nutnosti prijatia hovoru
- zapnutie výstupu pri otváraní v závislosti od rozsahu dodatočného „OD-DO“ (možnosť ovládania 2 elektrozávesov v závislosti od adries prijímačov; prípad, keď jedna ústredňa/panel musí ovládať dva páry dverí)
✅ SCHÉMA PRIPOJENIA:
- Modul CDN-I/O
- Vstup 1 (NO)
- Vstup 2 (NO)
- Výstup 1 (NO/NC)
- Výstup 2 (NO/NC)
- - 12.
✅ TECHNICKÁ ŠPECIFIKÁCIA:
- max. počet predplatiteľov: 255
- výstupy: skrutkové konektory ARK: 2x NO/NC: OUTPUT1/OUTPUT2 (reléové, max. 2A, 30VDC), 1x konektor EXTMOD (pripojenie ústredne/panelu)
- vstupy: skrutkové konektory ARK – 2 x skľučovadlo NO: „IN1/IN2“ – pripojenie skľučovacieho tlačidla (NO) – aktivované po skrate do systému GND
- materiál: puzdro z ABS plastu
- pracovná teplota: -20ºC ...+50ºC
- napájanie: z ústredne/panelu (15 V DC / 80 mA)
- spotreba energie v pohotovostnom režime: ~0,14 W
- rozmery: 70,5 x 71 x 19,5 mm
