Automatický prepínač fáz 16A 3x230V+N PF-431 F&f

Popis produktu

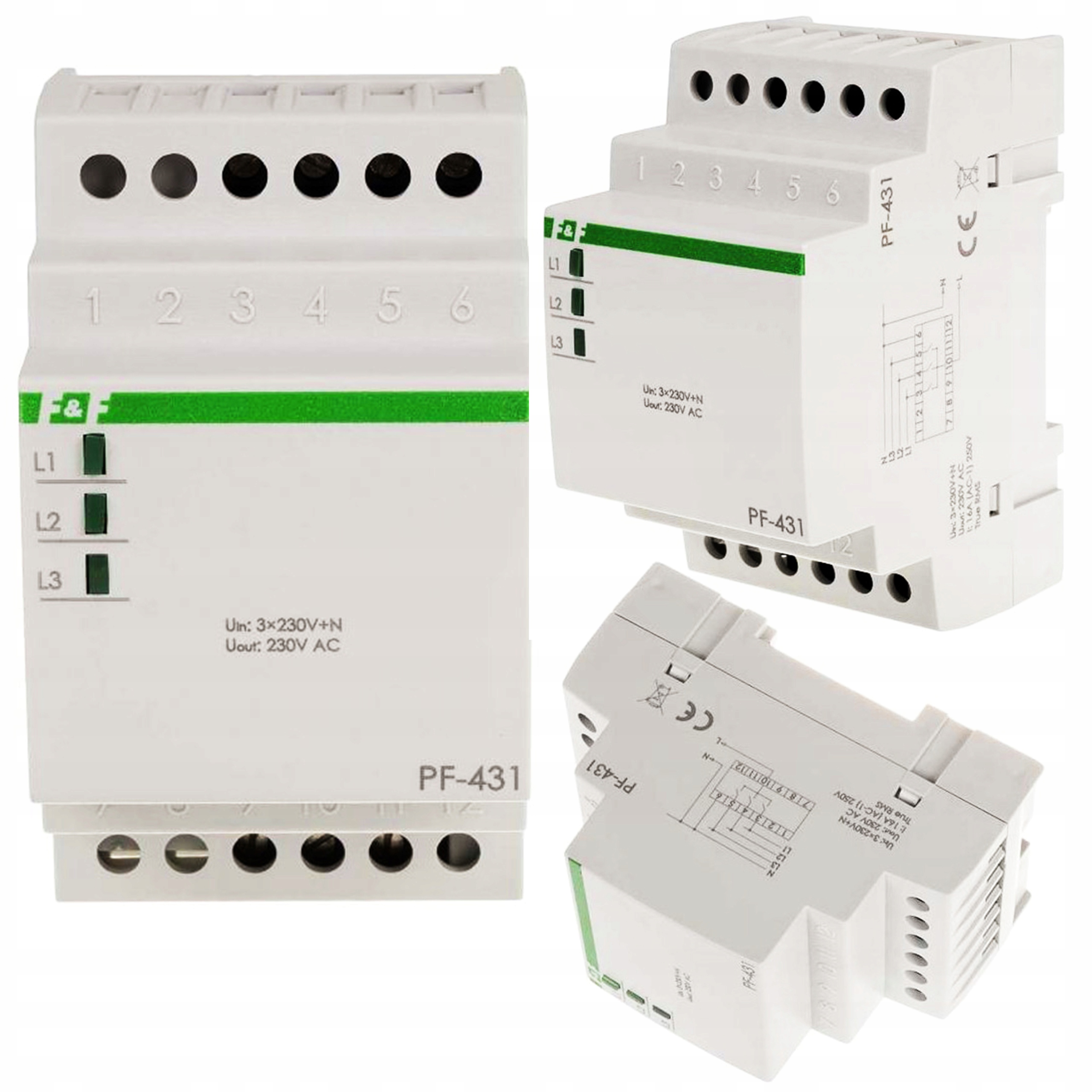

Automatický prepínač fáz 16A 3x230V+N PF-431 F&F
F&F
Automatický prepínač fáz 16A 3x230V+N PF-431 F&F
PrevádzkaNa vstup prepínača je privedené trojfázové napätie (3 × 230 V+N). Na výstup prepínača je nasmerované jednofázové napätie (230 V AC). Ide o fázové napätie jednej z fáz. Elektronický systém prepínača kontroluje hodnoty napätia privádzaných fáz tak, aby výstupné napätie nebolo menšie ako 195 V. Fáza s správnymi parametrami je nasmerovaná na výstup prepínača. Svietenie príslušnej zelenej LED diódy signalizuje zapnutie danej fázy na výstup prepínača. Fáza L1 je prioritou, t. j. Ak budú jej parametre správne, táto fáza bude vždy pripojená k výstupu. V prípade poklesu napätia vo fáze L1 pod 190 V alebo jeho zániku (zhasne zelená dióda L1), elektronický systém prepne na výstup fázu L2 (pokiaľ jej parametre budú správne). V prípade súčasnej absencie správnych napätí vo fázach L1 a L2 (zelené diódy L3 a L2) sa na výstup pripojí fáza L3. V prípade návratu správneho napájacieho napätia vo fáze L1 (nad 195 V) systém zapne túto fázu na výstup.
ŠPECIFIKÁCIA:
- Napájacie napätie: 3×230 V+N
- Spolupráca s generátormi: NIE
- Maximálny záťažový prúd AC-1: 16 A
- Minimálna hodnota napätia L1, L2, L3: 190 V
- Maximálna hodnota napätia L1, L2, L3: 280 V
- Vykonávací prvok: relé
- Výstupné napätie OUT: 230 V AC
- Chyba merania napätia: ±1%
- Čas prepínania: 1,0÷1,5 s
- Signalizácia vstupného napätia: 3 x LED
- Hysteréza návratu napájania: 10 V
- Prípojka: skrutkové svorky 4,0 mm²
- Uťahovací moment: 0,5 Nm
- Príkon: ≤ 1 W
- Prevádzková teplota: -25 ÷ 50 °C
- Rozmery: 3 moduly (52,5 mm)
- Montáž: na lište 35 mm
- Stupeň ochrany: IP20
